„Kompassstörung, bitte kalibrieren”: Diese Meldung erscheint gern genau dann, wenn das Licht stimmt und die Zeit knapp ist. Dahinter stecken vier verschiedene Systeme, die sich unabhängig voneinander verstellen können, und nur eines davon lässt sich sinnvoll auf Verdacht neu einstellen. Dieser Artikel ordnet, was wann kalibriert gehört und wie der Ablauf aussieht.
Das Wichtigste in Kürze
- Vier Systeme, vier Anlässe: Kompass, IMU, Gimbal und die Sticks der Fernsteuerung werden getrennt kalibriert.
- Kompass nur bei Anlass: Fehlermeldung, Sturz, großer Ortswechsel oder Werksreset. Nicht routinemäßig vor jedem Flug.
- Ablauf Kompass: einmal waagerecht 360 Grad drehen, dann senkrecht mit der Nase nach unten 360 Grad.
- Standort entscheidet: freies Feld, Abstand zu Auto, Metallzaun, Stahlbeton, Kanaldeckel und dem eigenen Handy.
- Schiefer Horizont ist meist Gimbal-Sache, nicht IMU: erst automatisch kalibrieren, dann die Rollachse fein nachstellen.
Vier Systeme, die man verwechseln kann
Eine Kameradrohne trägt mehrere unabhängige Sensorgruppen. Wer weiß, welche gerade meckert, kalibriert gezielt statt auf Verdacht.
| System | Misst | Typisches Fehlerbild |
|---|---|---|
| Kompass (Magnetometer) | Erdmagnetfeld, Himmelsrichtung | Kreisen, falsche Richtung, Warnung beim Start |
| IMU (Gyro + Beschleunigung) | Lage und Bewegung im Raum | Drift im Schwebeflug, schiefe Lage |
| Gimbal | Ausrichtung der Kamera | schiefer Horizont, ruckelnde Schwenks |
| Sticks der Fernsteuerung | Ausschlag der Steuerknüppel | Wegziehen ohne Eingabe, keine saubere Mitte |

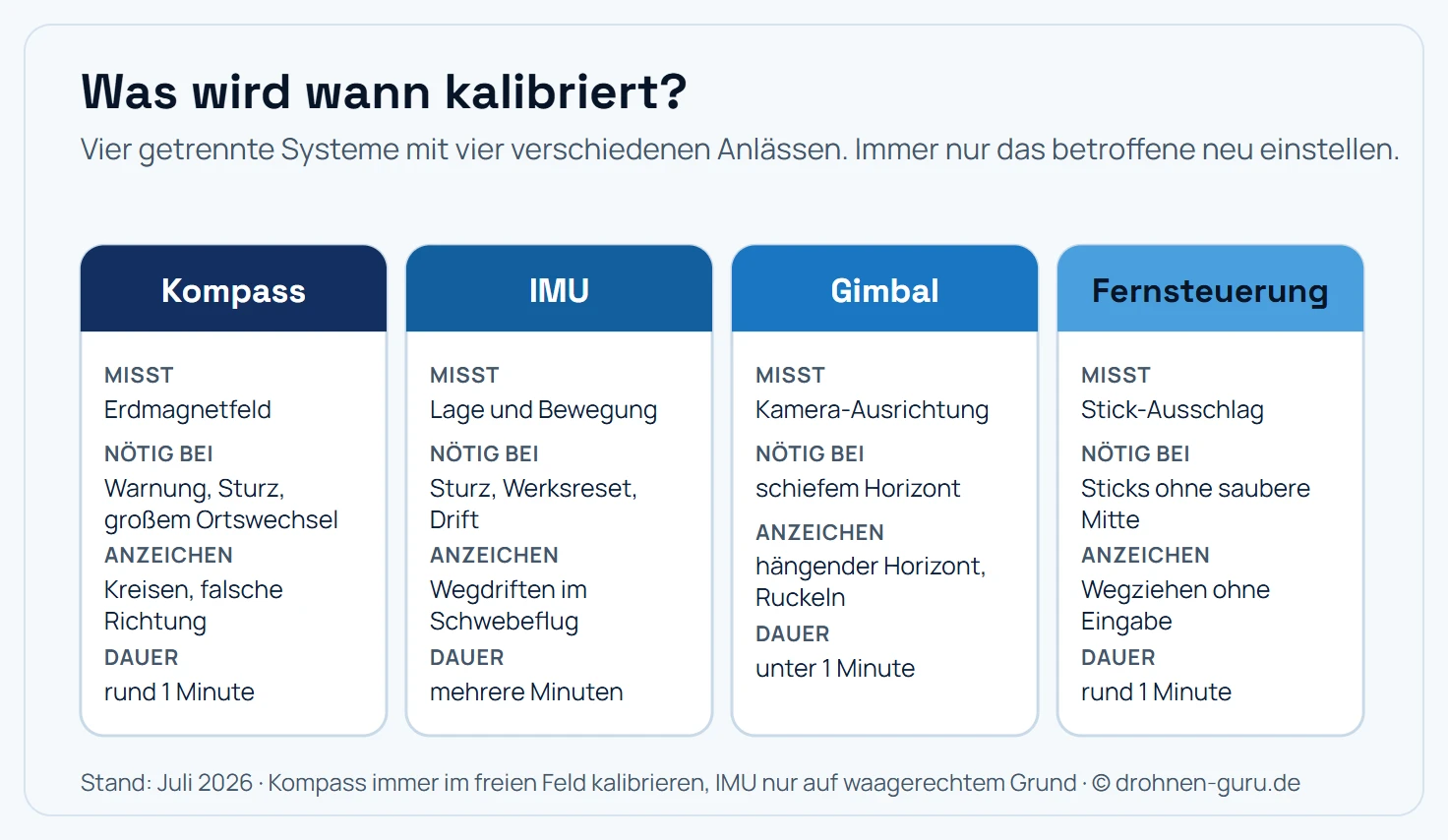

Vier Systeme mit vier Anlässen: nur der jeweils betroffene Teil wird neu kalibriert.
Kompass: der Sensor mit den meisten Missverständnissen
Der Kompass misst das Erdmagnetfeld und sagt der Drohne, wo Norden liegt. Er ist der empfindlichste Sensor an Bord, weil jedes Stück Eisen und jeder stromdurchflossene Leiter das Feld lokal verzerrt.
Wann eine Kalibrierung sinnvoll ist:
- Die App meldet ausdrücklich eine Kompassstörung oder verweigert den Start mit Hinweis auf den Kompass.
- Die Drohne war in einem anderen Teil der Welt, üblich sind Faustregeln ab einigen hundert Kilometern Ortswechsel.
- Nach einem Sturz mit Aufprall, nach einem Werksreset oder nach einem Firmware-Update.
- Nach dem Anbau von Zubehör mit Magneten oder Metall, etwa Halterungen oder Beleuchtung.
Wann sie schadet: Eine Kalibrierung speichert die Magnetfeldumgebung als Referenz. Führst du sie auf einem Parkplatz, auf einer Betonterrasse mit Armierung oder neben dem Fahrzeug durch, speicherst du die Störung mit. Danach fliegt die Drohne mit falscher Referenz, und ausgerechnet dieser Zustand führt zu den Effekten, die man verhindern wollte. Aus genau diesem Grund ist ein routinemäßiges Kalibrieren vor jedem Start keine gute Gewohnheit.
Der Ablauf ist bei den meisten Modellen identisch:
- Kalibrierung in der App starten, oft im Menü unter Sicherheit oder Sensorstatus.
- Drohne waagerecht halten und einmal vollständig um die Hochachse drehen, bis die LED oder die App den Schritt bestätigt.
- Drohne senkrecht stellen, Nase nach unten, und erneut einmal vollständig drehen.
- Bestätigung abwarten. Schlägt der Vorgang fehl, den Standort wechseln statt es dreimal an derselben Stelle zu versuchen.
Bei einfachen Modellen ohne App läuft dasselbe über eine Stick-Kombination, häufig beide Sticks nach außen unten oder eine Taste an der Fernsteuerung. Die Drehbewegungen sind dieselben.
Störquellen im Umkreis, die eine Kalibrierung unbrauchbar machen: Fahrzeuge, Metallzäune, Laternenmasten, Stahlbetonflächen, Kanaldeckel, Bahnschienen, Hochspannungsleitungen, Lautsprecher und das eigene Smartphone in der Hosentasche. Ein Startplatz auf Wiese mit mehreren Metern Abstand zu allem Genannten löst die meisten Probleme, bevor sie entstehen.
IMU: die Lagereferenz
Die Inertialmesseinheit besteht aus Beschleunigungssensoren und Gyroskopen. Sie sagt der Drohne, wie sie im Raum liegt und wie schnell sie sich dreht. Ihre Referenz ist das Lot, deshalb ist die Unterlage bei der Kalibrierung entscheidend.
Anlässe für eine IMU-Kalibrierung sind seltener als beim Kompass: nach einem harten Aufprall, nach einem Werksreset, bei einer ausdrücklichen Fehlermeldung, oder wenn die Drohne im Schwebeflug ohne Wind sichtbar zur Seite driftet, obwohl der Satellitenempfang stimmt.
Der Ablauf verlangt vor allem Geduld:
- Die Drohne steht auf einer waagerechten, festen Fläche, nicht auf dem Autodach, nicht auf der Wiese mit Gefälle, nicht auf dem Rucksack.
- Während des gesamten Vorgangs wird sie nicht berührt. Jede Erschütterung verfälscht die Messung.
- Je nach Modell fordert die App mehrere Lagen an, etwa auf der Seite oder auf dem Rücken. Dabei zwischen den Schritten warten, bis die App bestätigt.
- Der Vorgang dauert mehrere Minuten. Ein Abbruch mittendrin hinterlässt eine unvollständige Referenz, dann muss er wiederholt werden.
Ein Detail wird gern übersehen: Temperaturunterschiede beeinflussen die Sensoren. Eine IMU-Kalibrierung bei -5 °C im Feld und ein späterer Flug bei 25 °C können unterschiedliche Ausgangswerte ergeben. Wenn du wählen kannst, kalibriere bei einer Temperatur, die deinen üblichen Flugbedingungen ähnelt.
Gimbal: der schiefe Horizont
Ein hängender Horizont ist der häufigste Grund, warum Piloten zum Kalibriermenü greifen. In der Mehrzahl der Fälle liegt es tatsächlich am Gimbal und nicht an der IMU.
Der richtige Weg in drei Stufen:
- Automatische Gimbal-Kalibrierung in der App starten. Die Drohne steht dabei still auf ebenem Grund, die Gimbal-Sperre ist entfernt, das Objektiv ist frei.
- Rollachse manuell nachstellen, falls der Horizont danach noch hängt. In den Kameraeinstellungen lässt sich der Winkel in kleinen Schritten korrigieren, meist in Zehntelgrad. Ein Testvideo im Schwebeflug zeigt, ob es passt.
- Mechanik prüfen, wenn beides nicht hilft. Ein verbogener Gimbal-Arm nach einem Sturz, ein verklemmtes Kabel oder Sand im Lager lassen sich nicht wegkalibrieren.
Ein ruckelnder Schwenk hat dagegen selten mit Kalibrierung zu tun. Dort lohnt der Blick auf die Gimbal-Empfindlichkeit in den Einstellungen und auf die Frage, ob ein passender ND-Filter die Verschlusszeit auf einen sinnvollen Wert bringt.
Fernsteuerung: Sticks und Antennen
Die Steuerknüppel sitzen auf Potentiometern oder Hallsensoren, die über die Zeit driften können. Symptom ist eine Drohne, die ohne Steuereingabe langsam wegzieht, obwohl Wind und Sensorik unauffällig sind.
Die Kalibrierung läuft im Menü der Fernsteuerung: beide Sticks einmal vollständig in alle Endlagen führen, dann in die Mitte zurücklassen. Danach sollte der angezeigte Mittelwert bei null stehen. Bleibt eine Abweichung, hilft nur der Austausch der Gimbal-Einheit der Fernsteuerung.
Bei selbstgebauten FPV-Drohnen mit Betaflight lassen sich Gyro und Accelerometer zusätzlich direkt über Knüppelkombinationen kalibrieren, also ohne Rechner am Flugfeld. Die Griffe stehen im Ratgeber Betaflight Stick-Befehle.
Ein zweiter Punkt betrifft die Antennen: Sie werden nicht kalibriert, ihre Ausrichtung entscheidet aber über die Verbindungsqualität. Die Flächen der Antennen sollen zur Drohne zeigen, nicht die Spitzen. Was sonst noch die Funkstrecke stört, steht im Ratgeber Drohne verbindet sich nicht.
Fehlerbilder richtig zuordnen
| Beobachtung | Wahrscheinliche Ursache | Erster Schritt |
|---|---|---|
| Kreisen um einen Punkt (Toilet Bowl) | Kompass gestört oder falsch kalibriert | Modus ohne GPS-Halt, landen, im Feld kalibrieren |
| Warnung „Kompassstörung” am Start | Metall in der Nähe | Startplatz wechseln, erst dann kalibrieren |
| Drift im Schwebeflug bei Windstille | Bodensensoren oder IMU | Sensoren reinigen, Untergrund prüfen, dann IMU |
| Schiefer Horizont im Video | Gimbal-Rollachse | Gimbal kalibrieren, dann fein nachstellen |
| Drohne zieht ohne Eingabe | Sticks nicht mittig | Fernsteuerung kalibrieren |
| Höhe schwankt über Schnee oder Wasser | strukturloser Untergrund | Bodensensoren erwarten Kontrast, manuell halten |
| Nach Werksreset alles auffällig | fehlende Referenzwerte | Kompass, IMU und Gimbal nacheinander |
Die letzte Zeile ist der Standardfall nach einem Reset: Dann sind tatsächlich alle Referenzen weg und die vollständige Runde ist richtig. In allen anderen Fällen gilt: gezielt kalibrieren, nicht alles auf einmal.
Die häufigsten Fehler beim Kalibrieren
- Auf dem Autodach oder der Motorhaube kalibrieren. Der Klassiker, weil die Fläche so praktisch ist. Sie ist zugleich die größte Magnetfeldstörung am Startplatz.
- Mit Handy in der Hosentasche drehen. Lautsprecher und Magnetbefestigungen im Telefon verzerren das Feld auf wenige Zentimeter Abstand erheblich.
- Auf Verdacht vor jedem Flug kalibrieren. Speichert im ungünstigen Fall eine Störung als Normalzustand.
- IMU auf schrägem Grund. Erzeugt exakt den Drift, den man beseitigen wollte.
- Vorgang abbrechen, weil er lange dauert. Halbe Kalibrierungen sind schlechter als gar keine.
- Bei laufenden Motoren kalibrieren. Kommt bei einfachen Modellen mit Stick-Kombination vor und ist eine Verletzungsgefahr.
Wenn Kalibrieren nicht hilft
Bleibt ein Fehler nach sauberer Kalibrierung bestehen, geht es nicht mehr um Software. Drei Ursachen kommen dann infrage: ein mechanischer Schaden nach einem Sturz, Feuchtigkeit im Gehäuse mit beginnender Korrosion, oder ein defekter Sensor.
Bevor du in den Service gehst, lohnt ein strukturierter Gegentest: Fliegt die Drohne an einem völlig anderen Ort ebenfalls auffällig? Tritt der Fehler mit einem zweiten Akku genauso auf? Zeigt sich das Verhalten auch nach einem Neustart mit voller Satellitenzahl? Wenn alle drei Antworten ja lauten, ist die Hardware dran. Was bei Feuchtigkeit im Gehäuse zu tun ist, steht im Ratgeber Drohne im Regen fliegen.
Fazit: gezielt statt vorsorglich
Kalibrieren ist Reparatur, keine Wartung. Die Drohne sagt selbst, wenn etwas nicht stimmt, und dann lohnt es sich, den passenden Sensor zu behandeln statt der Reihe nach alles durchzugehen. Zwei Regeln decken den Alltag ab: Den Kompass nur bei Anlass und nur im freien Gelände kalibrieren, die IMU nur auf wirklich waagerechtem Grund. Der schiefe Horizont gehört ins Gimbal-Menü und wird dort in zwei Minuten erledigt. Wer sich daran hält, sieht die Kalibrierungsmeldung deutlich seltener als der Pilot, der vorsorglich vor jedem Start dreht.
Häufige Fragen
Wie kalibriert man den Kompass einer Drohne?
Der Ablauf ist bei fast allen Modellen gleich: Kalibrierung in der App starten, dann die Drohne waagerecht einmal um 360 Grad um die eigene Hochachse drehen, danach senkrecht mit der Nase nach unten erneut um 360 Grad. Die LED oder die App bestätigt jeden Schritt. Wichtig ist der Standort: freies Feld, mindestens einige Meter Abstand zu Autos, Metallzäunen, Stahlbeton und Handys in der Hosentasche.
Wann muss ich den Kompass wirklich kalibrieren?
Nur bei konkretem Anlass: wenn die App eine Kompassstörung meldet, nach einem größeren Ortswechsel über mehrere hundert Kilometer, nach einem Sturz, nach einem Firmware-Update oder Werksreset. Eine Kalibrierung vor jedem Flug ist überflüssig und sogar riskant, weil sie an einem gestörten Standort falsche Referenzwerte speichert. Meldet die Drohne keinen Fehler, lass den Kompass in Ruhe.
Was ist der Unterschied zwischen Kompass und IMU?
Der Kompass misst das Erdmagnetfeld und liefert die Himmelsrichtung, damit die Drohne weiß, wo vorn ist. Die IMU ist die Inertialmesseinheit aus Beschleunigungssensoren und Gyroskopen, sie misst Lage und Bewegung im Raum. Ein Kompassfehler zeigt sich als Kreisen oder falsche Richtung, ein IMU-Fehler als Wegdriften im Schwebeflug oder als schiefe Lage, obwohl der Untergrund eben war.
Wie kalibriere ich die IMU?
Die IMU-Kalibrierung läuft komplett über die App und verlangt vor allem Ruhe: Die Drohne steht auf einer waagerechten, stabilen Fläche, wird nicht berührt und nicht bewegt, bis der Vorgang abgeschlossen ist. Je nach Modell fordert die App mehrere Lagen an, etwa auf der Seite und auf dem Rücken. Der ganze Vorgang dauert einige Minuten. Eine schiefe Unterlage ergibt eine schiefe Referenz und damit dauerhaften Drift.
Warum hängt der Horizont in meinen Aufnahmen schief?
Dafür gibt es zwei Ursachen: eine verstellte Gimbal-Rollachse oder eine falsche IMU-Referenz. Der erste Schritt ist die automatische Gimbal-Kalibrierung in der App, dabei steht die Drohne still auf ebenem Grund. Bleibt der Horizont schief, hilft die manuelle Feinjustierung der Rollachse, die sich in den Kameraeinstellungen in kleinen Schritten verstellen lässt. Erst wenn beides nichts bringt, ist die IMU dran.
Was ist der Toilet-Bowl-Effekt?
So heißt das Kreisen der Drohne um einen unsichtbaren Mittelpunkt, obwohl kein Steuerbefehl anliegt. Die Ursache ist fast immer ein gestörter oder falsch kalibrierter Kompass: Die Drohne korrigiert gegen eine Richtung, die sie für richtig hält. Tritt das im Flug auf, hilft der Wechsel in einen Modus ohne GPS-Positionshaltung, ein manueller Rückflug und danach eine Kalibrierung im freien Gelände.
Kann ich eine Drohne in der Wohnung kalibrieren?
Für die IMU ja, sofern die Unterlage wirklich waagerecht ist. Für den Kompass nein. In Gebäuden verzerren Armierungseisen im Beton, Heizungsrohre, Lautsprecher und Elektroleitungen das Magnetfeld so stark, dass die gespeicherte Referenz unbrauchbar wird. Der Kompass gehört ins freie Feld, mit Abstand zu Fahrzeugen, Zäunen, Laternen und Kanaldeckeln.
Muss ich die Fernsteuerung auch kalibrieren?
Nur wenn die Sticks nicht sauber in die Mittelstellung zurückkehren oder die Drohne ohne Steuereingabe langsam wegzieht. Die Stick-Kalibrierung läuft im Menü der Fernsteuerung und fordert dazu auf, beide Sticks einmal vollständig in alle Endlagen zu führen. Nach dem Vorgang sollte der angezeigte Mittelwert bei null stehen. Bei einem echten Defekt der Potentiometer hilft nur der Austausch der Gimbal-Einheit.
Hilft Kalibrieren gegen Drift im Schwebeflug?
Manchmal, aber nur wenn die Ursache in der Sensorik liegt. Vorher lohnt der Ausschluss der häufigeren Gründe: Wind, verschmutzte oder verdeckte Bodensensoren, ein strukturloser Untergrund wie Schnee oder Wasser, sowie ein unzureichender GPS-Empfang. Erst wenn die Drohne bei ruhigem Wetter über strukturiertem Boden mit gutem Satellitenempfang driftet, ist eine IMU-Kalibrierung der richtige Schritt.
