An der FPV-Brille sitzt das billigste Bauteil mit dem größten Effekt auf die Bildqualität. Ein Wechsel von der beiliegenden Stummelantenne auf einen ordentlichen Rundstrahler bringt regelmäßig mehr als jedes Upgrade am Sender, und er ist rechtlich unbedenklich. Dieser Artikel erklärt Polarisation, Bauformen und Diversity und zeigt, welche Kombination zu welchem Flugstil passt.
Das Wichtigste in Kürze
- Polarisation muss übereinstimmen: RHCP am Sender verlangt RHCP am Empfänger, die Mischung kostet 20 bis 30 dB.
- Rundstrahler decken alles ab, Richtantennen bündeln in eine Richtung.
- Diversity nutzt zwei Antennen und schaltet auf das bessere Signal, sinnvoll ist Omni plus Patch.
- Mehr dBi heißt engerer Winkel bei größerer Reichweite.
- Empfangsgewinn ist frei, die 25-mW-Grenze betrifft nur den Sender.
- SMA und RP-SMA sehen gleich aus und passen elektrisch nicht zusammen.
Polarisation: die erste Weiche
Analoges FPV arbeitet fast durchgängig mit zirkularer Polarisation. Das Signal dreht sich auf dem Weg wie ein Korkenzieher, und die Drehrichtung muss auf beiden Seiten dieselbe sein.
- RHCP dreht im Uhrzeigersinn und ist der Standard.
- LHCP dreht gegen den Uhrzeigersinn.
Der Vorteil der zirkularen Polarisation liegt im Umgang mit Reflexionen. Ein Signal, das von einer Hauswand oder vom Boden zurückgeworfen wird, kehrt seine Drehrichtung um. Die Antenne empfängt es dadurch nur noch schwach, und das Bild bleibt frei von den Geisterbildern, die bei linearer Polarisation entstehen.
Wer RHCP und LHCP mischt, verliert einen großen Teil des Signals. In der Praxis kostet das Reichweite und erzeugt Rauschen, das sich mit keiner Einstellung beheben lässt. Vor jeder Antennenwahl steht deshalb der Blick auf die Sendeantenne der Drohne.
Der bewusste Wechsel auf LHCP hat trotzdem einen Zweck: Zwei Piloten am selben Spot, die auf benachbarten Kanälen fliegen, stören sich gegenseitig weniger, wenn einer komplett auf LHCP setzt. Das setzt voraus, dass beide Seiten des Systems gewechselt werden.

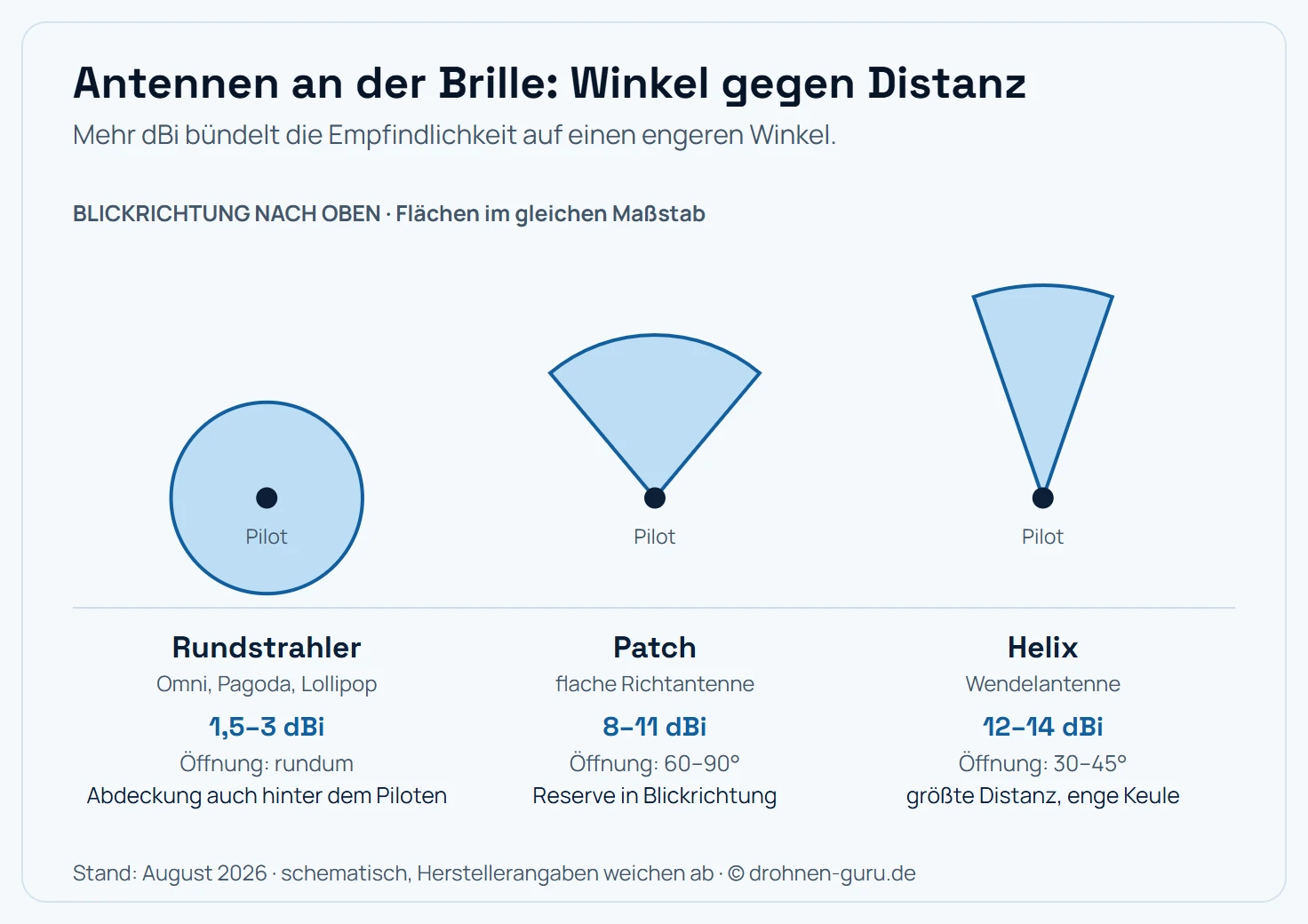

Bauformen: rundum oder gebündelt
Antennen unterscheiden sich darin, wie sie die Energie im Raum verteilen. Der Gewinn in dBi beschreibt genau diese Verteilung.
Gewinn verteilt Empfindlichkeit um. Was an Reichweite dazukommt, fehlt an Abdeckung zur Seite und nach hinten.
| Bauform | Gewinn | Öffnungswinkel | Stärke |
|---|---|---|---|
| Rundstrahler (Omni) | 1,5–3 dBi | rundum | Abdeckung, keine Ausrichtung nötig |
| Patch | 8–11 dBi | 60–90° | Reichweite in Blickrichtung |
| Helix / Helical | 12–14 dBi | 30–45° | maximale Distanz, sehr schmal |
Rundstrahler sind unter Namen wie Pagoda, Lollipop oder Cloverleaf verbreitet. Sie brauchen keine Ausrichtung und funktionieren, wenn die Drohne hinter dem Piloten verschwindet. Für Freestyle im Nahbereich sind sie die richtige Grundausstattung.
Patch-Antennen sind flach und sitzen an der Seite oder oben an der Brille. Sie bündeln den Empfang in Blickrichtung. Solange die Drohne vor dem Piloten fliegt, liefern sie deutlich mehr Reserve, hinter dem Piloten liefern sie fast nichts.
Helix-Antennen treiben das Prinzip weiter. Sie erreichen die größten Distanzen und verzeihen dabei keine Nachlässigkeit bei der Ausrichtung. Ihr Platz ist bei Long-Range-Flügen, bei denen die Flugrichtung ohnehin konstant bleibt.
Diversity: warum zwei Antennen ungleich sein sollten
Eine Diversity-Brille besitzt zwei Empfangsmodule. Sie vergleicht beide Signale laufend und schaltet auf das bessere um. Der Wechsel dauert Sekundenbruchteile und ist im Bild nicht wahrnehmbar.
Der Gewinn entsteht aus der Kombination unterschiedlicher Charakteristiken:
- Rundstrahler hält den Kontakt, wenn die Drohne seitlich oder hinter dem Piloten fliegt.
- Patch liefert Reserve, sobald die Drohne sich in Blickrichtung entfernt.
Zwei identische Rundstrahler bringen dagegen wenig, weil beide dieselben Schwächen zur selben Zeit haben. Genau darin liegt der häufigste Konfigurationsfehler bei Diversity-Brillen.
Ein zweiter Punkt betrifft die Montage: Die Patch-Antenne gehört so ausgerichtet, dass ihre Fläche zum Flugbereich zeigt. Sitzt sie verdreht auf der Brille, arbeitet sie im ungünstigsten Bereich ihrer Charakteristik. Wie sich Brille und Videosender grundsätzlich verbinden, steht im Ratgeber FPV-Brille verbinden.
Stecker: die Falle mit SMA und RP-SMA
Zwei Steckertypen teilen sich den Markt und sehen auf den ersten Blick gleich aus.
- SMA: Der Innenleiter sitzt als Stift im Stecker, die Buchse nimmt ihn auf.
- RP-SMA: Die Belegung ist umgedreht, der Stift sitzt in der Buchse.
Beide haben dasselbe Gewinde, weshalb sie sich teilweise verschrauben lassen. Eine elektrische Verbindung entsteht dabei nicht, das Bild bleibt schwarz oder verrauscht. Vor jedem Antennenkauf gehört deshalb ein Blick auf den vorhandenen Anschluss. Adapter existieren für beide Richtungen und kosten wenige Euro, sie fügen allerdings eine weitere Übergangsstelle hinzu.
Praktischer Hinweis zur Montage: Handfest anziehen genügt. Die Kontaktfläche ist klein, zu hohes Drehmoment verformt sie oder reißt die Buchse aus der Platine. Ein loser Anschluss zeigt sich als Rauschen, das sich beim Bewegen des Kopfes verändert.
Analog und digital: unterschiedlicher Spielraum
Bei analogen Brillen ist der Antennentausch Standard. Das Empfangsmodul sitzt im Schacht, die Antennen sind geschraubt, und Zubehör gibt es von vielen Herstellern.
Digitale Systeme sind geschlossener. Sender und Empfänger werden als abgestimmte Einheit ausgeliefert, und ein Teil der Brillen hat fest verbaute Antennen. Wo Antennen abnehmbar sind, arbeiten sie mit einem eigenen Steckertyp. Der Spielraum für Optimierung ist damit kleiner, was den Bedarf zugleich verringert: Digitale Übertragung fällt langsamer ab und bricht später ab, statt allmählich zu verrauschen. Der Unterschied beider Welten ist im Ratgeber FPV-Brille ausführlich beschrieben.
Was Antennen rechtlich dürfen
Im 5,8-GHz-Band gilt in Deutschland eine Grenze von 25 Milliwatt EIRP. Die vier Buchstaben stehen für die äquivalente isotrope Strahlungsleistung, und darin steckt der entscheidende Punkt: Der Antennengewinn zählt mit. Ein Sender mit 25 Milliwatt an einer Antenne mit hohem Gewinn überschreitet die Grenze rechnerisch, obwohl am Sender selbst nichts verändert wurde.
Für die Brille bedeutet das eine gute Nachricht. Empfangen ist unbeschränkt, es wird dabei nichts abgestrahlt. Die gesamte Optimierung auf der Empfangsseite ist damit ohne rechtliche Fragen möglich, und genau dort sitzt auch der größte Hebel: Der Sender an der Drohne ist in Leistung und Antennengewinn gedeckelt, der Empfänger am Kopf nicht.
Was das für die erreichbare Distanz bedeutet und welche Faktoren sonst hineinspielen, rechnet der Ratgeber FPV-Drohne Reichweite durch.
Die Regel, die Sender rettet
Ein Videosender darf niemals ohne angeschlossene Antenne betrieben werden. Ohne Antenne findet die erzeugte Hochfrequenzleistung keinen Weg nach außen und wird in der Endstufe in Wärme umgesetzt. Der Sender überlebt das im Bereich von Sekunden bis Minuten.
Daraus folgt eine feste Reihenfolge beim Aufbau:
- Antenne am Videosender prüfen und festschrauben,
- Antennen an der Brille prüfen,
- Brille einschalten und Kanal wählen,
- erst dann den Akku an der Drohne anstecken.
Dieselbe Reihenfolge gilt für kurze Funktionsprüfungen am Schreibtisch. Ein Videosender ohne Antenne ist der häufigste vermeidbare Defekt im analogen FPV.
Welche Kombination zu welchem Flugstil passt
| Flugstil | Empfehlung an der Brille |
|---|---|
| Freestyle im Nahbereich | zwei gute Rundstrahler oder Omni plus Patch |
| Racing auf abgestecktem Kurs | Omni plus Patch, Patch zur Strecke ausgerichtet |
| Long Range | Patch oder Helix plus Omni als Rückfallebene |
| Innenräume, Cinewhoop | Rundstrahler, Reichweite ist unkritisch |
Für den Einstieg gilt: Wer eine Diversity-Brille besitzt, kombiniert einen ordentlichen Rundstrahler mit einer Patch-Antenne und hat damit den größten Teil des möglichen Gewinns realisiert. Wer eine Brille mit einem Anschluss hat, tauscht die mitgelieferte Antenne gegen einen Marken-Rundstrahler in passender Polarisation.
Fazit: Polarisation prüfen, dann kombinieren
Die Reihenfolge ist immer dieselbe. Erst die Polarisation der Sendeantenne feststellen und dieselbe Drehrichtung am Empfänger wählen, denn dieser Fehler kostet mehr als jede Bauform gewinnen kann. Dann den Steckertyp abgleichen. Erst danach lohnt die Frage nach Omni, Patch oder Helix, und die beantwortet der Flugstil.
Der schöne Nebeneffekt: Alles, was an der Brille passiert, ist rechtlich frei und mechanisch in einer Minute erledigt. Wie der Einstieg ins FPV-Fliegen insgesamt abläuft, beschreibt der Ratgeber FPV-Drohne fliegen.
Häufige Fragen
Welche Antenne gehört an eine FPV-Brille?
Bei einer Brille mit zwei Antennenanschlüssen ist die Standardkombination ein Rundstrahler und eine Richtantenne. Der Rundstrahler deckt die Umgebung ab, auch hinter dem Piloten, die Richtantenne verlängert die Reichweite in Blickrichtung. Bei nur einem Anschluss ist ein guter Rundstrahler die sichere Wahl, weil er keine Ausrichtung verlangt. Wichtig ist in beiden Fällen dieselbe Polarisation wie am Sender.
Was bedeutet RHCP und LHCP?
Beide Kürzel beschreiben die Drehrichtung der zirkularen Polarisation: RHCP dreht rechtsherum, LHCP linksherum. Sender und Empfänger müssen dieselbe Drehrichtung verwenden, sonst geht ein großer Teil des Signals verloren, in der Praxis werden 20 bis 30 Dezibel genannt. RHCP ist im analogen FPV der Standard. LHCP wird gelegentlich genutzt, um zwei Piloten am selben Spot voneinander zu entkoppeln.
Was bringt Diversity bei einer FPV-Brille?
Eine Diversity-Brille hat zwei Empfangsmodule und wertet beide Signale aus. Sie schaltet in Sekundenbruchteilen auf das jeweils bessere um, wodurch Aussetzer beim Drehen der Drohne deutlich seltener werden. Der Nutzen entsteht erst mit zwei unterschiedlichen Antennen, üblich sind ein Rundstrahler für die Umgebung und eine Richtantenne für die Distanz. Zwei identische Antennen bringen dagegen wenig.
Was ist der Unterschied zwischen SMA und RP-SMA?
Beide Steckertypen sehen fast identisch aus und unterscheiden sich im Innenleben: Bei SMA sitzt der Innenleiter als Stift im Stecker, bei RP-SMA ist die Belegung umgekehrt. Mechanisch lassen sie sich teilweise verschrauben, elektrisch entsteht dabei keine Verbindung. Vor dem Kauf gehört deshalb ein Blick auf den Anschluss von Brille und Antenne, Adapter gibt es für beide Richtungen.
Wie viel dBi sollte eine FPV-Antenne haben?
Rundstrahler liegen üblicherweise bei 1,5 bis 3 dBi, Patch-Antennen bei 8 bis 11 dBi, Helix-Antennen bei 12 bis 14 dBi. Mehr Gewinn beschreibt eine stärker gebündelte Antenne: Die Energie verteilt sich auf einen engeren Winkel. Eine 14-dBi-Antenne mit 30 Grad Öffnung sieht in ihrer Richtung sehr weit und daneben nichts. Für Freestyle im Nahbereich ist das kontraproduktiv.
Erhöht eine bessere Antenne die zulässige Sendeleistung?
An der Brille nicht, dort wird ausschließlich empfangen, und Empfangsgewinn ist rechtlich unproblematisch. Am Videosender der Drohne sieht es anders aus: Dort zählt der Antennengewinn in die abgestrahlte Leistung hinein. Im 5,8-GHz-Band gilt in Deutschland die Grenze von 25 Milliwatt EIRP, und EIRP bezieht den Antennengewinn ein. Wer die Reichweite legal verbessern will, optimiert deshalb die Empfangsseite.
Kann ich die Antennen an DJI-Brillen tauschen?
Das hängt am Modell. Ein Teil der digitalen Brillen hat fest verbaute Antennen, dort entfällt die Wahl vollständig. Andere Modelle bringen abnehmbare Antennen mit eigenem Steckertyp mit. Bei digitalen Systemen ist der Spielraum insgesamt kleiner als bei analogen Brillen mit Empfangsmodul, weil Sender und Empfänger als abgestimmte Einheit ausgeliefert werden.
Wie fest darf man FPV-Antennen anziehen?
Handfest reicht. Die Verbindung ist eine Schraubverbindung mit feiner Kontaktfläche, und zu hohes Drehmoment verformt den Innenleiter oder reißt die Buchse aus der Platine. Bei Brillen mit häufig gewechselten Antennen lohnt eine kurze Kontrolle vor jedem Flug, denn ein loser Anschluss zeigt sich als Rauschen, das mit der Kopfhaltung wandert.
Warum darf ein Videosender nie ohne Antenne laufen?
Ohne angeschlossene Antenne findet die erzeugte Hochfrequenzleistung keinen Weg nach außen und wird in der Endstufe des Senders in Wärme umgesetzt. Das zerstört den Sender innerhalb von Sekunden bis Minuten. Die Regel lautet deshalb: erst Antenne, dann Akku. Sie gilt auch für kurze Tests auf dem Schreibtisch.
