Die Idee liegt nahe: ein kleiner Bildschirm, eine Linse, ein Gehäuse, fertig ist die FPV-Brille. Und für analoge Systeme stimmt das tatsächlich. Der Haken sitzt an einer Stelle, die vorher zu klären ist, weil sie über das ganze Projekt entscheidet: Digitale Systeme lassen sich nicht nachbauen. Dieser Artikel zeigt, was möglich ist, welche Bauteile dazugehören und wo der Eigenbau seinen Sinn behält.
Das Wichtigste in Kürze
- Baubar ist nur analog. DJI, Walksnail und HDZero übertragen in proprietären Protokollen, deren Empfangseinheiten es nicht als Bauteil gibt.
- DJI-Brillen haben keinen Analogeingang, ein Eigenbau-Empfänger lässt sich dort auch nicht anstecken.
- Fünf Bauteile: Display, Fresnel-Linse, 5,8-GHz-Empfänger, Akku, lichtdichtes Gehäuse.
- Die Fresnel-Linse verlegt den Fokus und macht den kurzen Bauraum überhaupt erst möglich.
- Fertige Box-Brillen beginnen bei rund 55 US-Dollar, was den finanziellen Anreiz zum Eigenbau weitgehend auflöst.
Die Grenze vorweg: analog geht, digital nicht
Analoges FPV überträgt ein unkomprimiertes Videosignal auf 5,8 GHz, technisch eng verwandt mit klassischer Videofunktechnik. Ein Empfängermodul dafür ist ein Standardbauteil, das seit Jahren einzeln verkauft wird. Genau deshalb ist der Eigenbau in der analogen Welt überhaupt ein Thema.
Digitale Systeme funktionieren anders. Sie komprimieren das Bild und übertragen es in einem herstellereigenen Protokoll, und die Dekodierung steckt in einer geschlossenen Empfangseinheit. Diese Einheiten werden nicht als offenes Bauteil verkauft, und die Protokolle sind nicht dokumentiert. Ein Nachbau scheitert damit an der Verfügbarkeit, unabhängig vom handwerklichen Können.
Ein zweiter Punkt schließt auch den naheliegenden Zwischenweg aus: DJI-Brillen haben in allen Generationen keinen analogen Videoeingang. Wer eine digitale Brille besitzt und darüber ein selbst gebautes Analog-Setup betreiben möchte, kommt nicht weiter. Was die beiden Welten sonst unterscheidet, steht im Artikel FPV-Brille analog oder digital.
Die fünf Bauteile eines analogen Eigenbaus
Display
Verbreitet sind Bildschirme um 5 Zoll Diagonale mit einer Auflösung im Bereich von 800 × 480 Punkten. Das klingt nach wenig und passt zur Sache: Ein analoges Signal trägt ohnehin keine höhere Detailmenge, und ein feineres Display würde vor allem die Störungen schärfer zeichnen. Wichtig ist ein Eingang für analoges Composite-Video und ein Panel mit kurzer Reaktionszeit.
Fresnel-Linse

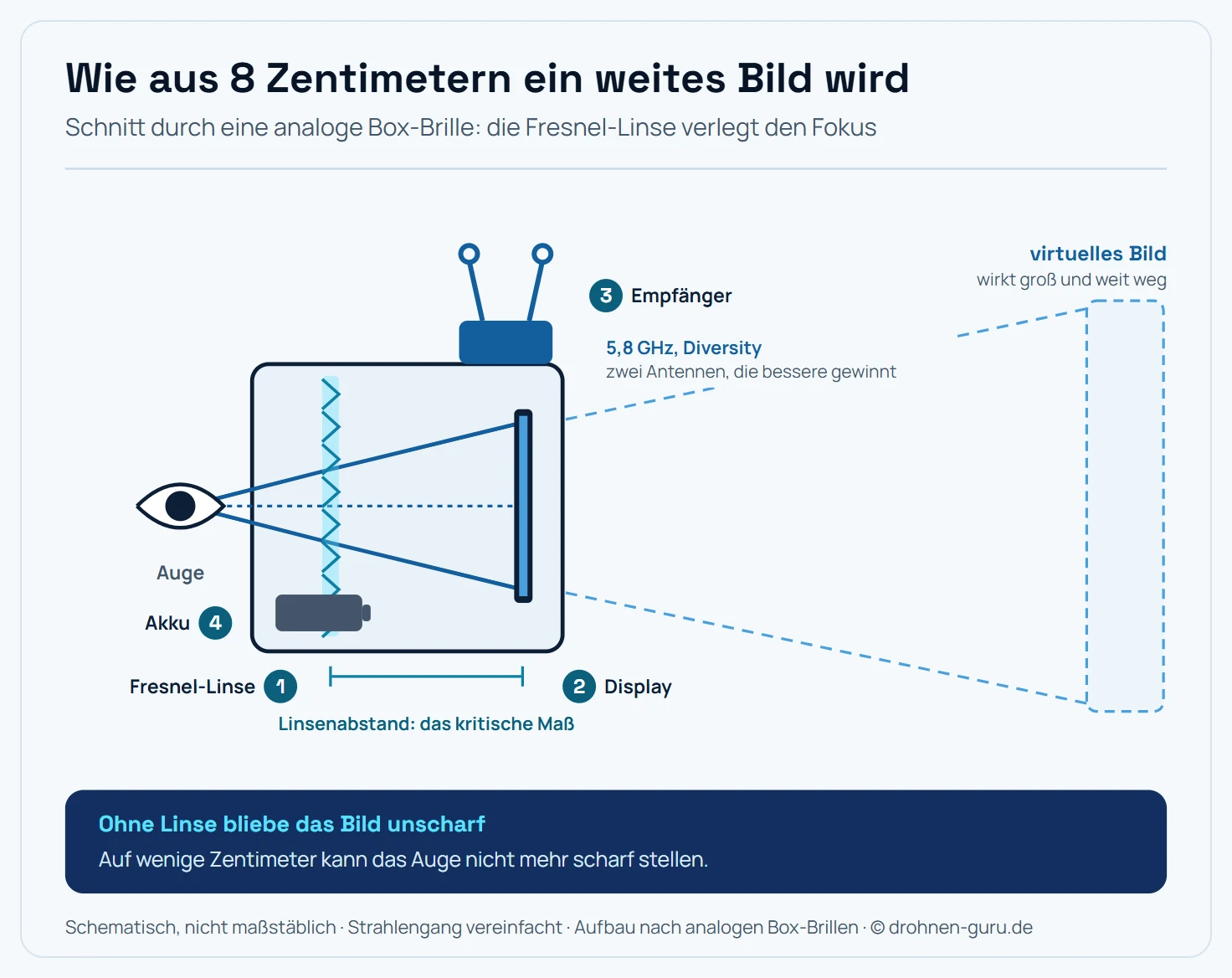

Das entscheidende Bauteil. Ein Display wenige Zentimeter vor dem Auge lässt sich ohne Hilfsmittel nicht scharf stellen, weil das Auge auf diese Nähe nicht mehr akkommodiert. Die Fresnel-Linse bricht das Licht so, dass das Bild aus deutlich größerer Entfernung zu kommen scheint.
Sie heißt Fresnel-Linse, weil ihre Wölbung in konzentrische Ringe aufgeteilt ist. Dadurch bleibt sie flach und leicht, wo eine klassische Sammellinse derselben Brechkraft dick und schwer wäre. Genau diese Bauhöhe entscheidet darüber, ob eine Box-Brille noch tragbar bleibt.
Wer beim Fliegen eine Sehhilfe braucht, findet die Möglichkeiten zusammengefasst im Artikel FPV-Brille für Brillenträger.
Empfängermodul und Antennen
Das Empfängermodul holt das 5,8-GHz-Signal herunter und gibt analoges Video aus. Wichtig ist die Unterscheidung zwischen einem einfachen Empfänger und einem Diversity-Empfänger, der zwei Antennen auswertet und laufend die bessere durchschaltet. In der Praxis ist das der größte Einzelunterschied bei der Bildqualität am Rand der Reichweite.
Die Antennen entscheiden mit. Eine Rundstrahlantenne für die Nähe kombiniert mit einer Richtantenne für die Ferne ist die verbreitete Paarung; die Einordnung dazu steht unter FPV-Brillen-Antenne.
Stromversorgung
Ein kleiner LiPo mit passender Spannungsregelung versorgt Display und Empfänger. Zwei Punkte sind dabei wichtiger, als sie klingen: die Spannungslage muss zum Display passen, und der Akku gehört in einen Schacht, aus dem er sich zum Laden entnehmen lässt. Zur Handhabung solcher Akkus steht das Nötige unter LiPo-Akku laden.
Gehäuse
Das Gehäuse muss lichtdicht sein, die Linse im richtigen Abstand zum Display halten und am Kopf sitzen, ohne zu drücken. Heute ist der 3D-Druck der naheliegende Weg, weil sich der Linsenabstand damit in Versuchen anpassen lässt. Früher wurden dafür Schaumstoffplatten verwendet, die sich gut schneiden und biegen lassen und kaum wiegen.
Warum die Rechnung selten aufgeht
Der Eigenbau konkurriert mit einer Produktkategorie, die selbst schon sehr einfach gebaut ist. Analoge Box-Brillen sind im Kern genau das, was oben beschrieben wurde, nur in Serie gefertigt und abgestimmt. Sie beginnen im Bereich von rund 55 US-Dollar.
Verbreitete Modelle zeigen, was in dieser Klasse enthalten ist: Die Eachine EV800D liegt bei etwa 79 US-Dollar und bringt ein 800×480-Display, einen integrierten Diversity-Empfänger und einen abnehmbaren Bildschirm mit, der sich als eigenständiger Monitor nutzen lässt. Die Skyzone Cobra SD V2 liegt bei etwa 139 US-Dollar mit demselben Prinzip.
Rechnet man einen Eigenbau gegen: Display, Fresnel-Linse, Diversity-Modul, Antennen, Akku und Druckmaterial summieren sich in denselben Bereich. Was dabei fehlt, sind zwei Dinge, die den eigentlichen Wert eines fertigen Geräts ausmachen: die abgestimmte Geometrie zwischen Linse und Display und ein Gehäuse, das nach zwanzig Minuten noch bequem sitzt.
Wo der Eigenbau seinen Platz behält
- Bodenstation statt Brille: Wer einen Monitor und ein Empfängermodul hat, baut daraus mit wenig Aufwand einen Bildschirmarbeitsplatz mit Sonnenblende. Für Kameraflüge mit einem Beobachter ist das oft die praktischere Lösung als eine Brille.
- Modding einer vorhandenen Brille: Der Tausch des Empfängermoduls gegen ein besseres Diversity-Modul oder der Wechsel auf hochwertigere Antennen bringt an einer günstigen Box-Brille spürbar mehr als ein kompletter Neubau.
- Sonderfälle beim Sehen: Wo Standardbrillen mit dem eigenen Sehvermögen nicht zurechtkommen, kann ein selbst angepasster Linsenabstand die Lösung sein.
- Als Lernprojekt: Der Aufbau macht den Signalweg von der Kamera bis zum Auge einmal vollständig sichtbar. Was FPV grundsätzlich ausmacht, steht unter Was bedeutet FPV.
Zwei Dinge, die vor dem ersten Einschalten zu klären sind
Die Funktechnik. Der Empfang ist unproblematisch, die Sendeseite ist es nicht. Videosender müssen die in Deutschland zulässigen Frequenzbereiche und Sendeleistungen einhalten, und Module aus dem Ausland sind häufig auf andere Grenzwerte eingestellt. Die Übersicht dazu steht unter FPV-Frequenzen in Deutschland.
Der Luftraumbeobachter. Mit einer Videobrille ist der direkte Sichtkontakt zur Drohne unterbrochen. Die offene Kategorie verlangt deshalb eine zweite Person, die die Drohne durchgehend im Blick behält. Das gilt für jede Brille gleichermaßen, die Einzelheiten stehen unter FPV-Drohne fliegen.
Fazit: technisch machbar, wirtschaftlich selten
Eine analoge FPV-Brille selbst zu bauen ist ein überschaubares Projekt, und es lehrt mehr über analoges FPV als jeder Artikel. Fünf Bauteile, ein gedrucktes Gehäuse und etwas Geduld beim Linsenabstand reichen aus. Wer das als Bastelprojekt angeht, bekommt ein funktionierendes Gerät und versteht danach, warum eine Antenne mehr ausmacht als ein besseres Display.
Als Weg zu einer günstigen Brille trägt es dagegen kaum. Analoge Box-Brillen ab rund 55 US-Dollar liefern dieselbe Technik abgestimmt und tragbar, und der Aufpreis gegenüber der Bauteilsumme ist klein. Wer ohnehin digital fliegen möchte, hat die Frage von vornherein beantwortet: Dort führt der Weg über eine gekaufte Brille, wie im Überblick zur FPV-Brille beschrieben.
Häufige Fragen
Kann man eine FPV-Brille selber bauen?
Für analoge Systeme ja. Ein Eigenbau besteht aus einem kleinen Display, einer Fresnel-Linse, einem 5,8-GHz-Empfängermodul, einem Akku und einem Gehäuse. Für digitale Systeme von DJI, Walksnail oder HDZero ist der Nachbau praktisch ausgeschlossen, weil Funkprotokoll und Dekodierung proprietär sind und die Empfangsmodule nicht einzeln als Bauteil verkauft werden.
Warum lässt sich keine digitale FPV-Brille nachbauen?
Digitale Systeme übertragen ein komprimiertes Videosignal in einem herstellereigenen Protokoll. Die Dekodierung steckt in einer proprietären Empfangseinheit, die es nicht als offenes Bauteil gibt. Dazu kommt, dass DJI-Brillen keinen analogen Videoeingang haben, ein selbst gebauter Empfänger lässt sich dort also auch nicht anschließen.
Welche Bauteile braucht ein selbst gebauter Box-Aufbau?
Ein Display mit etwa 5 Zoll Diagonale, eine Fresnel-Linse zur Fokusverlagerung, ein 5,8-GHz-Empfängermodul mit passenden Antennen, ein Akku mit Spannungsregelung und ein lichtdichtes Gehäuse. Verbreitet sind 3D-gedruckte Gehäuse; früher wurden dafür Schaumstoffplatten verwendet, die leicht zu schneiden und zu biegen sind.
Wozu dient die Fresnel-Linse in der Brille?
Sie verlegt den Fokuspunkt. Ein Display wenige Zentimeter vor dem Auge lässt sich ohne Hilfsmittel nicht scharf sehen, weil das Auge auf diese Nähe nicht mehr akkommodiert. Die Fresnel-Linse bricht das Licht so, dass das Bild aus deutlich größerer Entfernung zu kommen scheint. Sie ist damit das Bauteil, das den kurzen Bauraum einer Box-Brille überhaupt erst möglich macht.
Lohnt sich der Eigenbau finanziell?
Selten. Fertige analoge Box-Brillen beginnen im Bereich von rund 55 US-Dollar, verbreitete Modelle wie die Eachine EV800D liegen bei etwa 79 US-Dollar mit integriertem Diversity-Empfänger und abnehmbarem Bildschirm. Ein Eigenbau aus Einzelteilen kommt der Summe nahe und liefert dabei weder die Abstimmung von Linse und Display noch einen fertigen Akkuschacht.
Wann ist der Eigenbau trotzdem sinnvoll?
Bei Sonderanforderungen und beim Umbau. Wer bereits einen Monitor besitzt, kann daraus eine Bodenstation bauen statt einer Brille zu tragen. Auch der Austausch des Empfängermoduls oder besserer Antennen an einer vorhandenen Brille ist eine sinnvolle Bastelei. Und als Lernprojekt zeigt der Aufbau, wie analoges FPV technisch funktioniert.
Was gilt rechtlich für die Funktechnik?
Der Empfang selbst ist unproblematisch, entscheidend ist die Sendeseite. Videosender müssen die in Deutschland zulässigen Frequenzbereiche und Sendeleistungen einhalten, und im Ausland verkaufte Module sind häufig auf andere Grenzwerte eingestellt. Wer analoge Technik einsetzt, prüft das vor dem ersten Einschalten.
Brauche ich beim Fliegen mit Brille eine zweite Person?
Ja. Mit einer Videobrille ist der direkte Sichtkontakt zur Drohne unterbrochen, deshalb verlangt die offene Kategorie einen Luftraumbeobachter, der die Drohne durchgehend im Blick behält und eingreifen kann. Das gilt unabhängig davon, ob die Brille gekauft oder selbst gebaut ist.
