Der Frame ist das Bauteil, das du zuerst auswählst und am längsten behältst. Motoren und Elektronik wandern beim nächsten Aufbau mit, der Frame bleibt und bestimmt, wie sich die Drohne anfühlt und was ein Einschlag kostet. Dieser Artikel erklärt, welche Geometrien es gibt, was Armstärke und Carbon-Qualität wirklich bedeuten und welche vier Maße über die Kompatibilität entscheiden.
Das Wichtigste in Kürze
- Vier Geometrien sind verbreitet: True X, Stretch X, Squashed X und Deadcat. Sie verschieben das Flugverhalten, ohne ein Bauteil zu ändern.
- True X ist der Einstieg: gleich lange Arme, identisches Verhalten in Nicken und Rollen, einfaches Tuning.
- Armstärke 5 mm ist Standard, 6 mm die robustere Freestyle-Wahl.
- Vier Maße müssen passen: Propellergröße, Stack-Lochbild (meist 30,5 x 30,5 mm), Motor-Lochbild (meist 16 x 16 mm) und Kamerabreite.
- Ersatzarme entscheiden über die Lebensdauer. Ein Frame ohne Ersatzteilversorgung ist nach einem harten Einschlag Schrott.
Was der Frame festlegt
Der Frame trägt nichts zur Leistung bei. Er entscheidet trotzdem über drei Dinge, die den Flug bestimmen.
Die Massenverteilung. Wo die Motoren sitzen, legt fest, wie träge die Drohne um ihre Achsen dreht. Weit außen liegende Massen erhöhen das Trägheitsmoment, die Drohne wird ruhiger und träger zugleich.
Die Steifigkeit. Ein weicher Arm schwingt im Flug. Diese Schwingungen landen als Vibrationen im Gyroskop der Flugsteuerung, die Filter müssen sie herausrechnen, und am Ende fühlt sich das Fluggefühl schwammig an. Steife Arme sparen Filterarbeit.
Die Reparierbarkeit. Bei einem Einschlag trifft es fast immer zuerst einen Arm. Ob daraus ein Zehn-Euro-Schaden wird oder ein Komplettverlust, entscheidet der Frame.
Was der Frame nicht beeinflusst, ist ebenso wichtig: Schub, Tempo und Flugzeit hängen an Motoren, Propellern und Akku. Wie diese Teile zusammenspielen, steht in den Artikeln zu FPV-Motoren und FPV-Propellern.
Die vier Geometrien im Vergleich
Die Anordnung der Motoren ist die folgenreichste Entscheidung am Frame. Sie verändert das Flugverhalten stärker als jedes andere Bauteil in dieser Preisklasse.

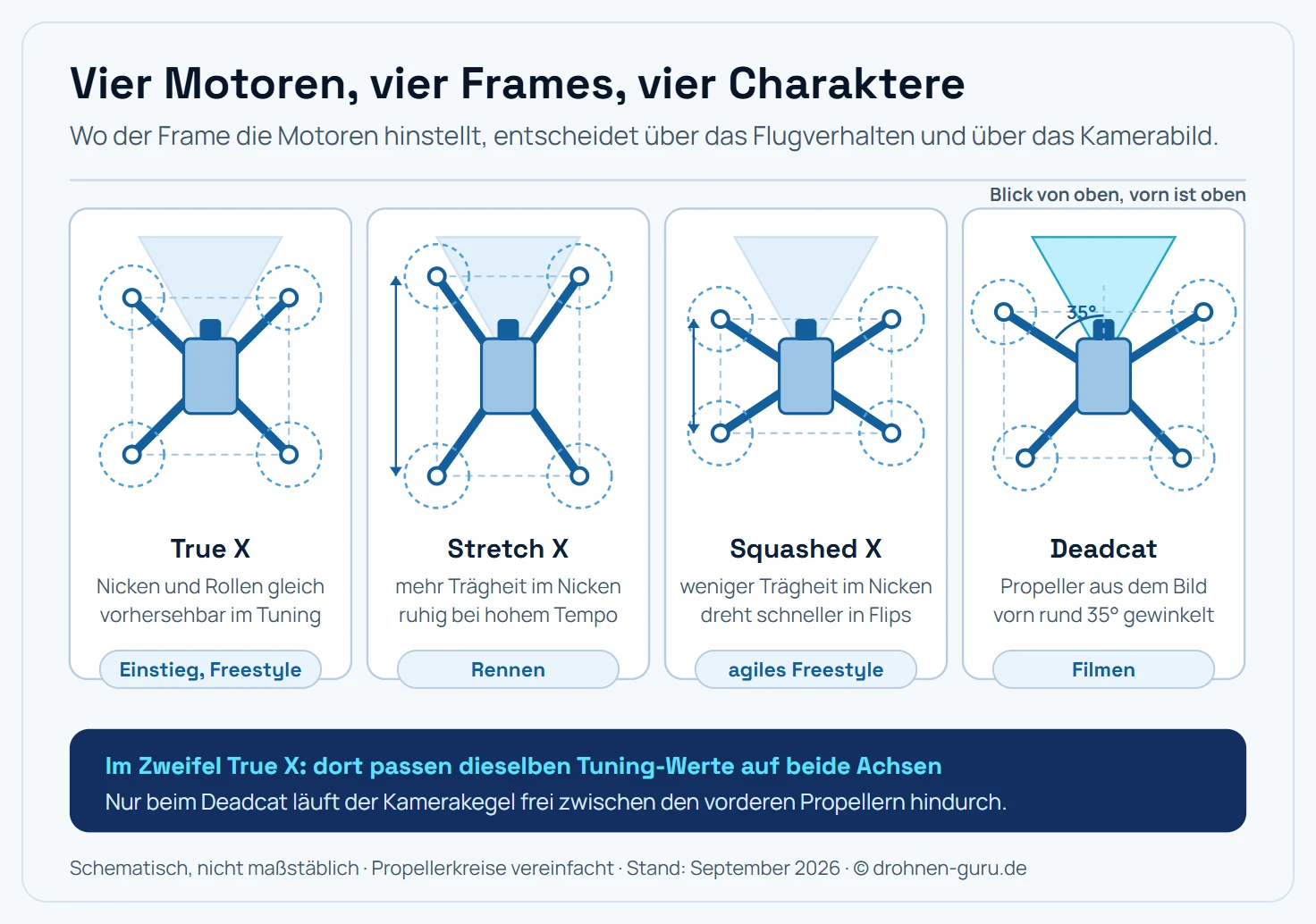

Dieselben vier Motoren, vier Anordnungen: Die Geometrie entscheidet, ob die Drohne ruhig liegt oder schnell dreht.
True X ist die klassische Anordnung. Alle vier Arme sind gleich lang, die Motoren bilden ein Quadrat. Daraus folgt, dass sich die Drohne um die Nickachse genauso verhält wie um die Rollachse. Für das Tuning ist das die angenehmste Ausgangslage, weil dieselben Werte für beide Achsen passen. Für den ersten eigenen Aufbau ist True X deshalb die naheliegende Wahl.
Stretch X streckt die Längsachse, die Breite bleibt ähnlich. Die Masse wandert in Flugrichtung weiter auseinander, das Trägheitsmoment um die Nickachse steigt deutlich. Praktisch bedeutet das: Die Drohne liegt bei hohem Tempo ruhiger und steckt verwirbelte Luft besser weg. Genau deshalb ist Stretch X unter Rennpiloten der Standard geworden. Was Renn-Aufbauten sonst noch auszeichnet, steht im Artikel zur FPV-Racing-Drohne.
Squashed X geht den umgekehrten Weg und verkürzt die Längsachse. Das Trägheitsmoment um die Nickachse sinkt, Flips gehen schneller, das Gefühl wird spritziger. Wer Freestyle bewusst aggressiv fliegt, findet hier seinen Frame.
Deadcat, auch Hybrid X genannt, winkelt die vorderen Arme um etwa 30 bis 40 Grad nach außen. Der Zweck ist rein optischer Natur: Die vorderen Propeller verschwinden aus dem Blickfeld der Kamera. Für Aufnahmen mit einer DJI- oder Walksnail-Kamera ist das der Unterschied zwischen brauchbarem und unbrauchbarem Material. Die Asymmetrie kostet etwas Ausgewogenheit im Flug, was bei ruhigen Kamerafahrten kaum auffällt.
Armstärke: warum 5 und 6 Millimeter
Die Armdicke ist die Zahl, die am häufigsten in der Produktbezeichnung steht, und sie ist ein Kompromiss zwischen Steifigkeit und Gewicht.
| Armdicke | Typischer Einsatz | Eigenschaft |
|---|---|---|
| 4 mm | leichte Renn-Aufbauten | leicht, verwindet sich früher |
| 5 mm | Standard für 5 Zoll | tragfähiger Kompromiss |
| 6 mm | Freestyle mit Bodenkontakt | steif und bruchfest, schwerer |
Zwei Punkte werden dabei oft übersehen.
Die Armbreite zählt mit. Ein 5 Millimeter dicker Arm mit 8,5 Millimetern Breite verhält sich anders als ein gleich dicker, aber schmalerer. Die Breite bestimmt die Steifigkeit gegen Verwindung, die Dicke die gegen Durchbiegen nach oben und unten.
Gewicht am Ausleger wiegt doppelt. Masse weit außen erhöht das Trägheitsmoment. Zehn Gramm mehr an den Armenden machen die Drohne spürbar träger, zehn Gramm mehr in der Mitte kaum. Deshalb sparen Rennframes genau dort.
Als Anhaltspunkt: Ein schlanker Renn-Frame wiegt um 75 Gramm, ein robuster Freestyle-Frame mit 6-Millimeter-Armen liegt eher bei 110 bis 140 Gramm.
Carbon: worauf es wirklich ankommt
Frames sind praktisch ausnahmslos aus Kohlefaser gefertigt. Verbreitet ist T700, bei hochwertigen Frames auch T800. Die Faserbezeichnung allein sagt wenig über die Qualität aus, drei andere Merkmale mehr:
- Saubere Schnittkanten. Gut gefräste Kanten sind glatt und zeigen keine ausgefransten Fasern. Franst eine Kante aus, dringt dort Feuchtigkeit ein, und die Lagen lösen sich mit der Zeit voneinander.
- Symmetrischer Lagenaufbau. Die Fasern liegen abwechselnd in verschiedenen Richtungen. Ein unsymmetrischer Aufbau verzieht sich unter Last.
- Plattenstärke. Die Boden- und Deckplatten sind typisch 2 bis 3 Millimeter stark, die Arme deutlich dicker. Kameraplatten aus gefrästem Metall statt Carbon sind bei besseren Frames ein Zeichen für durchdachte Konstruktion, weil genau dort die Belastung hoch ist.
Ein Detail mit großer Wirkung: Gummi- oder Kunststoffbuchsen an den Verschraubungen entkoppeln die Platten leicht voneinander und reduzieren, wie viel Vibration von den Armen in die Mitte wandert. Wo die Flugsteuerung sitzt, ist das bares Geld wert.
Die vier Maße, die passen müssen
Der häufigste Fehlkauf entsteht an Zahlen, die niemand prüft, weil sie selbstverständlich wirken.
1. Propellergröße. Ein 5-Zoll-Frame nimmt 5-Zoll-Propeller auf. Ein Zoll mehr passt selten, weil die Blätter sonst in den Frame oder ineinander schlagen.
2. Stack-Lochbild. Flugsteuerung und Regler werden auf vier Bohrungen geschraubt. Standard in der 5-Zoll-Klasse ist 30,5 x 30,5 Millimeter. Kleinere Aufbauten nutzen 25,5 x 25,5 oder 20 x 20 Millimeter. Frame und Stack müssen dasselbe Maß tragen.
3. Motor-Lochbild. In der 5-Zoll-Klasse sind 16 x 16 Millimeter der Standard für Motoren der Baugrößen 2205 bis 2306, größere Motoren nutzen mitunter 19 x 19 Millimeter. Achte zusätzlich auf die Schraubenlänge: Zu lange Schrauben stoßen im Motor an die Wicklung und zerstören ihn beim ersten Anziehen.
4. Kamerabreite. Die Halterung zwischen den Seitenplatten ist auf eine Kamerabreite ausgelegt, meist 19 oder 21 Millimeter. Wer eine digitale Kameraeinheit fliegen will, prüft vorher, ob der Frame sie aufnimmt und ob das Kabel sinnvoll verlegt werden kann.
Das Gewichtsbudget von hinten rechnen
Ein fertiger 5-Zoll-Aufbau wiegt ohne Actioncam üblicherweise 350 bis 500 Gramm. Das ist die Zahl, an der sich alles andere ausrichtet, weil sie zugleich rechtliche Folgen hat: Über 250 Gramm Startmasse greifen Registrierungspflicht und Kompetenznachweis. Details dazu stehen im Artikel zur Drohne unter 250 g und ihren Regeln.
Eine grobe Aufteilung für einen 5-Zoll-Freestyle-Aufbau:
| Baugruppe | Anteil am Gewicht |
|---|---|
| Frame | 75 bis 140 g |
| Motoren (4 Stück) | 120 bis 160 g |
| Stack aus Flugsteuerung und Reglern | 20 bis 35 g |
| Kamera, Videosender, Antenne | 25 bis 50 g |
| Propeller (4 Stück) | 12 bis 20 g |
| Akku (6S, 1300 mAh) | 190 bis 230 g |
Daran wird sichtbar, warum die Frame-Wahl mehr wiegt als sie scheint: Zwischen dem leichtesten und dem schwersten Frame liegen rund 65 Gramm, das ist mehr als der komplette Stack.
Wo Frames brechen und was Ersatz kostet
Bei einem Einschlag trifft es in dieser Reihenfolge: zuerst die Propeller, dann ein Arm, dann die Kameraplatte. Arme brechen dabei meist an der Verschraubung, weil die Bohrung dort Material wegnimmt und die Kraft auf einen Punkt konzentriert.
Daraus folgt die wichtigste Kaufregel jenseits der Maße: Prüfe die Ersatzteilversorgung, bevor du bestellst. Ein einzelner Ersatzarm kostet je nach Hersteller 6 bis 15 Euro. Führt ein Anbieter keine Einzelteile, wird aus einem gebrochenen Arm ein neuer Frame, und der günstige Einkaufspreis ist innerhalb einer Saison aufgezehrt.
Zur Einordnung der Preislage: 5-Zoll-Frames beginnen bei rund 16 Euro für schlanke Renn-Konstruktionen, gängige Freestyle-Frames liegen zwischen 30 und 40 Euro, und Renn-Frames nach Wettbewerbsvorgabe bewegen sich in derselben Spanne.
Welcher Frame zu welchem Ziel passt
Erster eigener Aufbau: True X mit 5 oder 6 Millimeter Armdicke. Das Verhalten ist symmetrisch, das Tuning geradlinig, und Ersatzteile gibt es für die gängigen Modelle überall. Wie der Aufbau insgesamt abläuft, steht im Artikel zum Selberbauen einer FPV-Drohne.
Freestyle mit vielen Bodenkontakten: 6 Millimeter Arme, robuste Kameraplatte, lieferbarer Ersatzarm. Hier zählt Haltbarkeit mehr als jedes eingesparte Gramm.
Rennen: Stretch X, leichter Aufbau, Armdicke nach Reglement. Die ruhige Lage bei hohem Tempo ist der eigentliche Gewinn.
Filmen mit HD-Kamera: Deadcat, damit die vorderen Propeller aus dem Bild verschwinden. Wer stattdessen dicht an Menschen und Objekten filmen möchte, ist mit einer umschlossenen Bauform besser bedient, die im Artikel zum Cinewhoop-Frame beschrieben ist.
Innenräume und kleine Klassen: Hier gelten eigene Regeln, weil Kunststoff dem Carbon oft überlegen ist. Die Details stehen im Artikel zum Tinywhoop-Frame.
Fazit: erst die Geometrie, dann die Zahlen
Der Frame kostet zwischen 16 und 40 Euro und entscheidet trotzdem über das Fluggefühl und über jede Reparaturrechnung der nächsten Saison. Zwei Fragen führen zuverlässig zur richtigen Wahl: Welche Geometrie passt zu dem, was du fliegen willst, und führt der Hersteller Ersatzarme?
Wer sich nicht festlegen möchte, nimmt True X mit 5 Millimeter starken Armen. Diese Kombination verzeiht Fehler beim Tuning, ist überall lieferbar und bleibt auch dann eine vernünftige Grundlage, wenn sich das Ziel später Richtung Freestyle oder Rennen verschiebt. Welche Kürzel dir beim Kauf eines fertigen Aufbaus begegnen, erklärt der Artikel zu RTF, BNF und PNP.
Häufige Fragen
Welche Frame-Geometrie ist für den Einstieg die richtige?
True X. Bei dieser Geometrie sind alle vier Arme gleich lang, die Motoren bilden ein Quadrat, und die Drohne verhält sich in Nicken und Rollen identisch. Damit reagiert sie vorhersehbar, und das Tuning in Betaflight bleibt einfach, weil für beide Achsen dieselben Werte passen. Stretch X und Squashed X verschieben dieses Verhalten gezielt und sind eine Entscheidung für später.
Wie dick müssen die Arme eines 5-Zoll-Frames sein?
5 Millimeter sind der verbreitete Standard, 6 Millimeter die robustere Variante für Freestyle mit vielen Bodenkontakten. Unter 4 Millimetern wird es bei 5 Zoll grenzwertig, weil der Arm bei einem Einschlag eher bricht als sich zu verwinden. Mehr Dicke kostet Gewicht, und jedes Gramm am Ausleger wirkt sich stärker aus als eines in der Mitte.
Was bedeutet 30,5 x 30,5 beim Frame?
Das ist der Lochabstand für den Flight-Stack, also für Flugsteuerung und Regler. 30,5 x 30,5 Millimeter ist das Standardmaß der 5-Zoll-Klasse. Daneben existieren 25,5 x 25,5 und 20 x 20 Millimeter für kleinere Aufbauten. Der Frame und der Stack müssen dasselbe Maß tragen, sonst passt die Elektronik nicht auf die Bohrungen.
Was ist ein Deadcat-Frame?
Bei einem Deadcat-Frame sind die beiden vorderen Arme nach außen gewinkelt, typisch um 30 bis 40 Grad. Dadurch wandern die vorderen Propeller aus dem Blickfeld der Kamera, und das Bild bleibt frei von Rotorblättern. Der Aufbau richtet sich an Piloten, die mit einer DJI- oder Walksnail-Kamera filmen und sauberes Material ohne sichtbare Propeller brauchen.
Welches Carbon ist bei Frames besser?
Verbreitet ist T700-Carbon, bei hochwertigen Frames auch T800. Wichtiger als die Faserbezeichnung ist die Verarbeitung: sauber gefräste Kanten ohne ausgefranste Lagen und ein symmetrischer Lagenaufbau. Billig gefertigtes Carbon franst an den Schnittkanten aus, dort beginnt später die Delamination, also das Ablösen der einzelnen Lagen.
Wie schwer ist ein 5-Zoll-Frame?
Leichte Rennframes liegen bei etwa 75 Gramm, robuste Freestyle-Frames mit 6-Millimeter-Armen eher bei 110 bis 140 Gramm. Der Frame macht damit rund ein Fünftel des Abfluggewichts aus. Ein fertiger 5-Zoll-Aufbau wiegt ohne Actioncam meist 350 bis 500 Gramm.
Kann ich einen gebrochenen Arm einzeln tauschen?
Bei den allermeisten 5-Zoll-Frames ja, das ist der Grund für die verschraubte Bauweise. Ein einzelner Arm kostet je nach Hersteller zwischen 6 und 15 Euro. Prüfe vor dem Kauf, ob der Hersteller Ersatzarme dauerhaft führt: Ein günstiger Frame ohne Ersatzteilversorgung wird nach dem ersten harten Einschlag zum Komplettverlust.
Passt jeder Motor auf jeden Frame?
Nein, das Lochbild muss stimmen. In der 5-Zoll-Klasse sind 16 x 16 Millimeter der Standard für Motoren der Baugrößen 2205 bis 2306. Manche größeren Motoren nutzen 19 x 19 Millimeter. Achte zusätzlich auf die Schraubenlänge: Zu lange Schrauben stoßen im Motor an die Wicklung und zerstören ihn beim Anziehen.
