Die Motorauswahl wirkt beim ersten Bau wie eine Geheimwissenschaft: 2207, 1900 KV, N52-Magnete, und in jedem Forum steht eine andere Empfehlung. Dahinter stecken zwei Größen, die alles bestimmen, nämlich Statorvolumen und KV-Zahl. Dieser Artikel erklärt beide, ordnet die Klassen nach Propellergröße und zeigt, welche Fehler beim Einbau teuer werden.
Das Wichtigste in Kürze
- 2207 heißt: 22 mm Statordurchmesser, 7 mm Statorhöhe.
- KV ist Drehzahl pro Volt: 1900 KV an 6S entsprechen rund 42.000 U/min unbelastet.
- Mehr Zellen, weniger KV: 4S nutzt bei 5 Zoll 2300–2600 KV, 6S 1700–1950 KV.
- Statorvolumen liefert Drehmoment, größere Propeller brauchen größere Statoren.
- Schubverhältnis ab 4:1, Freestyle liegt meist bei 6:1 bis 8:1.
- Zu lange Motorschrauben zerstören die Wicklung, das ist der klassische Bau-Fehler.
Die vier Ziffern: was der Stator verrät
Ein FPV-Motor ist ein bürstenloser Außenläufer. Innen sitzt der Stator mit den Kupferwicklungen, außen dreht die Glocke mit den Magneten. Die Typenbezeichnung beschreibt ausschließlich den Stator.
| Bezeichnung | Durchmesser | Höhe | Typisch für |
|---|---|---|---|
| 0802 | 8 mm | 2 mm | Tiny Whoop 65 mm |
| 1103 | 11 mm | 3 mm | Whoop 75 mm |
| 1404 | 14 mm | 4 mm | Toothpick, 3 Zoll |
| 1507 | 15 mm | 7 mm | 3 bis 3,5 Zoll |
| 2004 | 20 mm | 4 mm | Cinewhoop 3 Zoll |
| 2207 | 22 mm | 7 mm | 5 Zoll Standard |
| 2806.5 | 28 mm | 6,5 mm | 7 Zoll Long Range |
Entscheidend ist das Volumen, also Durchmesser und Höhe zusammen. Ein breiter, flacher Stator wie der 2004 liefert Drehmoment bei geringer Bauhöhe, ein hoher wie der 1507 packt Volumen auf kleinen Durchmesser. Mehr Volumen bedeutet mehr Drehmoment, damit lässt sich ein größerer oder steilerer Propeller drehen, ohne dass die Drehzahl unter Last einbricht.
Bezahlt wird das mit Masse. Ein 2207 wiegt je nach Hersteller 30 bis 33 Gramm, vier davon summieren sich auf rund 130 Gramm. An einem Toothpick-Rahmen wäre das absurd, dort tun es 1404er mit 8 bis 10 Gramm.
KV: Drehzahl pro Volt

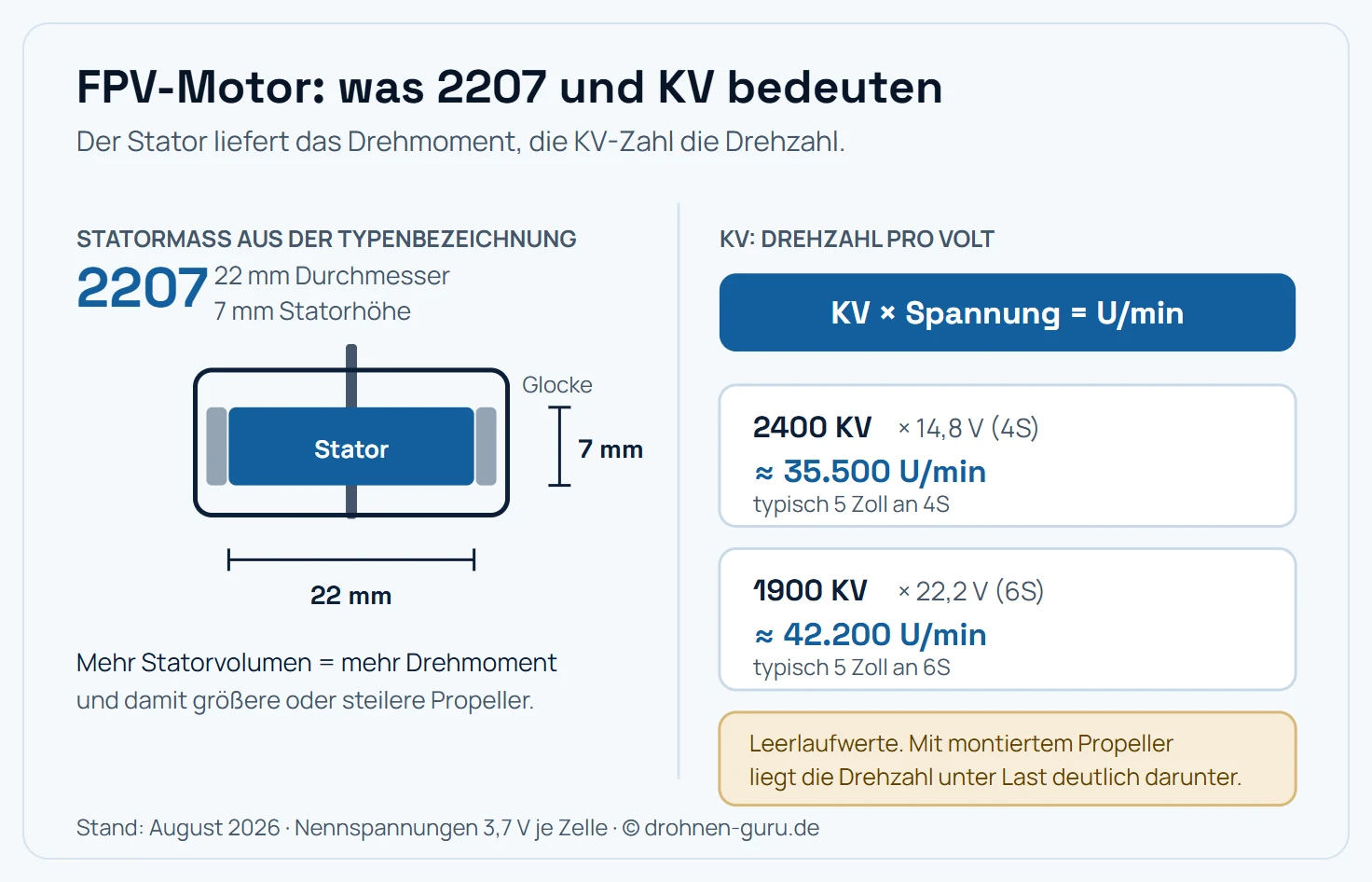

Die KV-Zahl gibt an, wie viele Umdrehungen pro Minute der Motor je Volt angelegter Spannung im Leerlauf macht. Die Rechnung ist eine Multiplikation.
Statorvolumen liefert Drehmoment, die KV-Zahl die Drehzahl. Beide Werte ergeben erst zusammen ein Setup.
Ein Motor mit 1900 KV an einem 6S-Akku mit 22,2 Volt Nennspannung kommt rechnerisch auf 42.180 Umdrehungen pro Minute. Derselbe Motor an 4S mit 14,8 Volt käme nur auf 28.120 Umdrehungen und hätte damit deutlich zu wenig Drehzahl für einen 5-Zoll-Propeller.
Daraus folgt die wichtigste Regel der Motorauswahl: KV und Zellenzahl gehören zusammen. Wer von 4S auf 6S wechselt, senkt die KV-Zahl um etwa ein Drittel, damit die Drehzahl gleich bleibt.
| Propeller | 4S | 6S |
|---|---|---|
| 3 Zoll | 3800–4500 KV | 2800–3000 KV |
| 4 Zoll | 3000–3500 KV | 2000–2400 KV |
| 5 Zoll | 2300–2600 KV | 1700–1950 KV |
| 7 Zoll | 1500–1700 KV | 1000–1300 KV |
Ein 2400-KV-Motor an 6S ist deshalb keine Leistungssteigerung. Er dreht zu hoch, zieht deutlich mehr Strom, erwärmt Regler und Motor und verkürzt die Flugzeit spürbar. Welche Zellenzahl zu welchem Aufbau passt, steht im Ratgeber FPV-Akkus.
Statorvolumen und Propeller: das Paar
Motor und Propeller bilden eine Einheit. Der Propeller ist die Last, der Motor die Quelle. Passt das Verhältnis nicht, leidet immer eine Seite.
Zu wenig Motor für den Propeller. Die Drehzahl bricht unter Last ein, das Ansprechen wird weich, die Stromaufnahme steigt, weil der Motor im ineffizienten Bereich arbeitet. Symptom: heiße Motoren und kurze Flugzeit trotz moderater Flugweise.
Zu viel Motor für den Propeller. Der Aufbau wird schwerer als nötig, die Trägheit steigt und das Ansprechen wird träge. Der Schaden ist geringer, das Gewicht ist trotzdem verschenkt.
Die Herstellerangaben helfen hier weiter. Gute Motoren kommen mit Schubtabellen, die für jede Propellerkombination Schub in Gramm, Stromaufnahme in Ampere und Wirkungsgrad in Gramm pro Watt nennen. Der Wirkungsgrad ist der interessanteste Wert, weil er die Flugzeit bestimmt. Wie sich das in der Praxis auswirkt, beschreibt der Ratgeber FPV-Drohne Flugzeit.
Schubverhältnis: wie viel Reserve nötig ist
Das Verhältnis von Gesamtschub zu Abfluggewicht entscheidet über den Charakter der Drohne.
- unter 3:1 zäh, kaum Reserven, für Freestyle unbrauchbar
- 4:1 untere Grenze für kontrolliertes Fliegen
- 6:1 bis 8:1 der übliche Bereich für Freestyle
- über 10:1 Racing, sehr direkt, hoher Verbrauch
Eine Beispielrechnung für einen 5-Zoll-Freestyle: Abfluggewicht mit Akku rund 700 Gramm, Zielverhältnis 6:1, damit werden 4,2 Kilogramm Gesamtschub gebraucht, also rund 1.050 Gramm je Motor. Ein 2207 mit 1900 KV an 6S liefert das mit einem passenden Propeller nach Herstellerangabe deutlich.
Wichtig ist der Blick auf die Stromaufnahme in derselben Zeile der Tabelle. Ein 5-Zoll-6S-Setup zieht im Volllastbereich schnell 30 bis 45 Ampere je Motor. Der Regler muss diesen Wert dauerhaft tragen, sonst ist er das schwächste Glied.
Aufbau und Verschleißpunkte
Vier Bauteile bestimmen die Haltbarkeit:
Lager. Zwei Kugellager führen die Welle. Sie sind der häufigste Verschleißpunkt, weil Sand und Gras nach Landungen im Feld hineingelangen. Ein Motor, der sich von Hand rastend oder knirschend dreht, hat ein Lagerproblem.
Welle. Meist Stahl, bei leichten Motoren Titan. Sie verbiegt sich bei harten Einschlägen. Eine krumme Welle erzeugt eine Unwucht, die sich nicht wegfiltern lässt.
Wicklung. Lackisolierter Kupferdraht. Sie verträgt Wärme bis zu einem Punkt, danach zersetzt sich der Lack und es entsteht ein Windungsschluss. Das ist der Grund für die Temperaturregel.
Magnete. In der Glocke verklebt, üblicherweise N52. Hohe Temperatur schwächt sie dauerhaft, ein Motor verliert dann messbar Schub.
Die praktische Kontrolle nach dem Flugtag dauert eine Minute: Jeden Motor von Hand drehen, auf gleichmäßigen Lauf achten, Temperatur direkt nach der Landung prüfen. Handwarm ist normal, unangenehm heiß ist ein Warnsignal.
Einbau: der Fehler, der Motoren tötet
Die Motormontage ist mechanisch simpel und hat trotzdem eine Falle. Der Motor wird von unten durch den Rahmenarm mit vier M3-Schrauben befestigt. Die Schrauben greifen in Gewinde im Motorboden, und dieser Boden ist dünn.
Zu lange Schrauben reichen bis in die Wicklung und zerschneiden den Lackdraht. Der Motor läuft danach entweder gar nicht mehr oder zieht sofort massiv Strom. Der Schaden entsteht beim Eindrehen und ist nicht reparabel.
Die Kontrolle ist einfach: Schraube ohne Rahmen von Hand in den Motor drehen und den Überstand über dem Motorboden ansehen. Er muss kleiner sein als die Dicke des Rahmenarms. Im Zweifel eine Unterlegscheibe verwenden oder die kürzere Variante nehmen. Die meisten Motoren liegen mit passenden Schrauben bei, und genau die gehören auch verwendet.
Zwei weitere Punkte beim Einbau:
- Kabellänge. Motorkabel werden auf Länge gekürzt und am Stack verlötet. Zu kurz bedeutet Zug auf der Lötstelle, zu lang bedeutet Kabelsalat im Rahmen, der bei einem Crash zerschnitten wird.
- Drehrichtung. Sie wird in der Konfigurationssoftware festgelegt, nicht durch Umlöten. Der Ablauf steht im Ratgeber Betaflight Configurator.
Welche Motoren zu welchem Aufbau passen
| Aufbau | Motor | KV (6S) | Gewicht je Motor |
|---|---|---|---|
| Tiny Whoop 65 mm | 0802 | 1S-Setup, 19000–25000 KV | ca. 3 g |
| Toothpick 2,5 Zoll | 1404 | 3S-Setup, 4600 KV | 8–10 g |
| Cinewhoop 3 Zoll | 2004 | 2800–3000 KV | 15–18 g |
| Freestyle 5 Zoll | 2207 | 1700–1950 KV | 30–33 g |
| Long Range 7 Zoll | 2806.5 | 1200–1300 KV | 45–50 g |
Die Tabelle nennt gängige Kombinationen, keine Vorschriften. Wer den ersten Aufbau plant, kommt mit der Standardkombination aus 2207er Motoren, 1900 KV und 6S am schnellsten zu einem funktionierenden Ergebnis, weil dafür die meisten Erfahrungswerte, Propeller und Regler verfügbar sind. Der komplette Bauablauf steht im Ratgeber Drohne selber bauen.
Fazit: zwei Zahlen entscheiden
Die Motorwahl reduziert sich auf zwei Schritte. Erst die Statorgröße nach Propellerdurchmesser und Rahmen wählen, damit steht das Drehmoment. Dann die KV-Zahl nach Zellenzahl bestimmen, damit steht die Drehzahl. Alles Weitere ist Feinabstimmung über den Propeller, und der ist deutlich billiger zu wechseln.
Wer beim ersten Bau unsicher ist, hält sich an eine der gängigen Kombinationen aus der Tabelle und ändert später gezielt eine Variable. Wie sich Propellergröße und Steigung darauf auswirken, steht im Ratgeber FPV-Propeller.
Häufige Fragen
Was bedeutet die Zahl 2207 bei einem FPV-Motor?
Die vier Ziffern beschreiben den Stator, also das feststehende Innenteil mit den Wicklungen. Die ersten beiden Ziffern sind der Statordurchmesser in Millimetern, die letzten beiden die Statorhöhe. Ein 2207 hat damit 22 Millimeter Durchmesser und 7 Millimeter Höhe. Die Außenmaße der Glocke sind größer und spielen für die Leistungsangabe keine Rolle.
Was sagt die KV-Zahl aus?
KV nennt die Umdrehungen pro Minute je angelegtem Volt im unbelasteten Zustand. Ein Motor mit 1900 KV dreht an einem 6S-Akku mit 22,2 Volt Nennspannung theoretisch rund 42.000 Umdrehungen pro Minute. Unter Last mit montiertem Propeller liegt der reale Wert deutlich darunter. KV ist damit ein Vergleichsmaß zwischen Motoren, keine Leistungsangabe.
Welche KV-Zahl passt zu 6S?
Bei 5-Zoll-Propellern liegen die verbreiteten Werte für 6S zwischen 1700 und 1950 KV, für 4S zwischen 2300 und 2600 KV. Die Faustregel dahinter: Wer die Zellenzahl von 4S auf 6S erhöht, senkt die KV-Zahl um etwa ein Drittel, damit die Drehzahl gleich bleibt. Ein 2400-KV-Motor an 6S überdreht, zieht zu viel Strom und wird heiß.
Was bringt ein größerer Stator?
Mehr Statorvolumen bedeutet mehr Drehmoment. Der Motor kann größere und steilere Propeller antreiben, ohne einzubrechen, und hält die Drehzahl unter Last besser. Bezahlt wird das mit Gewicht: Ein 2207 wiegt rund 30 bis 33 Gramm, ein 1404 kommt mit 8 bis 10 Gramm aus. Für kleine Rahmen ist ein zu großer Motor deshalb keine Verbesserung.
Wie heiß darf ein FPV-Motor werden?
Nach der Landung sollte sich ein Motor handwarm anfassen lassen. Wird er so heiß, dass die Berührung unangenehm ist, stimmt etwas in der Kombination aus Propeller, KV und Zellenzahl nicht. Dauerhaft hohe Temperaturen schädigen den Lackdraht der Wicklung und können Magnete schwächen. Häufige Ursachen sind zu viel Steigung, zu hohe KV für die Zellenzahl oder ein blockiertes Lager.
Welche Schraubenlänge brauchen FPV-Motoren?
Üblich sind M3-Schrauben, die Länge hängt an der Stärke des Rahmenarms. Zu lange Schrauben sind der teuerste Anfängerfehler beim Bau: Sie reichen in den Motor hinein und beschädigen die Wicklung, der Motor ist danach unbrauchbar. Verlässlich ist die Probe ohne Rahmen, bei der die Schraube von Hand eingedreht wird und der Überstand geprüft wird. Viele Motoren liegen mit passenden Schrauben bei.
Woran erkenne ich ein defektes Motorlager?
Der Motor rastet beim Drehen von Hand, knirscht oder hat spürbares Spiel zwischen Glocke und Welle. Im Flug äußert sich das in unruhigem Lauf und höherer Stromaufnahme. Lager sind an vielen Motoren tauschbar, bei günstigen Modellen lohnt eher der Austausch des ganzen Motors. Sand und Gras nach einer Landung im Feld sind die häufigste Ursache.
Wie viel Schub braucht eine FPV-Drohne?
Als Untergrenze für sinnvolles Fliegen gilt ein Verhältnis von Gesamtschub zu Abfluggewicht von etwa 4 zu 1. Freestyle-Setups liegen häufig zwischen 6 zu 1 und 8 zu 1, Racing-Aufbauten darüber. Ein 5-Zoll-Freestyle mit rund 700 Gramm Abfluggewicht braucht damit etwa 2,8 Kilogramm Gesamtschub, also rund 700 Gramm je Motor. Die Herstellerangaben stehen in Schubtabellen zur jeweiligen Propellerkombination.
Sind teure Markenmotoren den Aufpreis wert?
Der Unterschied liegt bei Lagern, Wicklungsqualität und Fertigungstoleranz. Bessere Lager laufen länger, saubere Wicklungen erzeugen weniger Vibration, und eng tolerierte Sätze bringen alle vier Motoren auf dasselbe Verhalten. Da Motoren nach Crashs häufig überleben, verteilt sich der Aufpreis über lange Zeit. Für den ersten Bau erfüllen Motoren der Mittelklasse ihren Zweck vollständig.
