Das Canopy sieht nach Zierteil aus, und dieser Eindruck täuscht. Beim Tinywhoop ist es das Bauteil, das die Kamera hält, den Videosender abschirmt und die Antenne aus dem Propellerbereich führt. Und weil die Kameraaufnahme meist fest ist, entscheidet die Haube auch darüber, wie steil du nach vorn schaust.
Das Wichtigste in Kürze
- Das Canopy trägt die Kamera und legt ihren Winkel fest, meist ohne Verstellmöglichkeit.
- 25 bis 45 Grad sind die üblichen Winkel, flach für drinnen, steil für schnelles Fliegen.
- TPU ist Standard, weil es bei Einschlägen nachgibt statt zu brechen.
- Die Rastnasen brechen zuerst, sie sind der dünnste Teil des Bauteils.
- Frame, Kamera und Videosender müssen zum Canopy passen, alle drei.
Was das Canopy tatsächlich tut

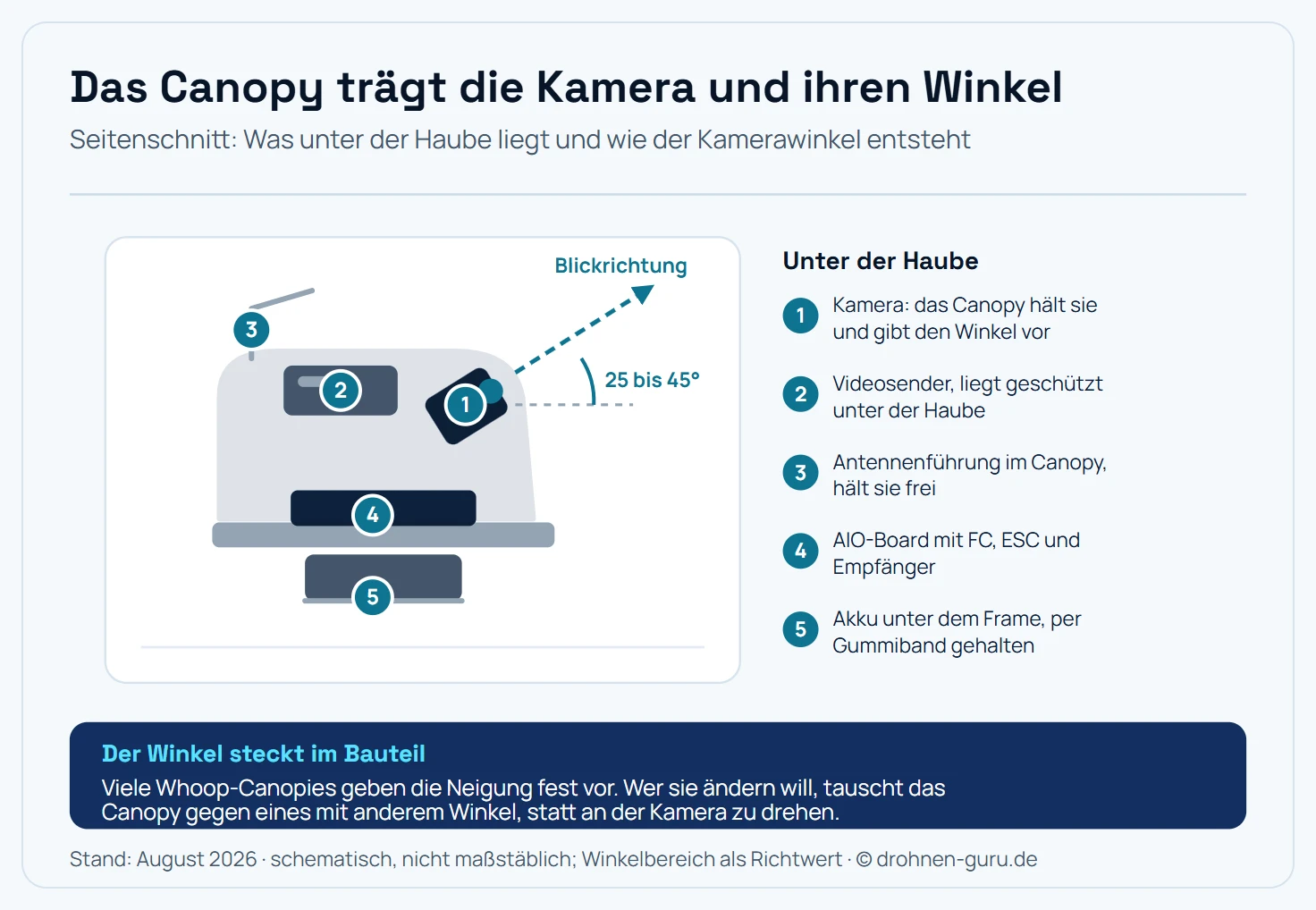

Ein Blick unter die Haube macht die Aufgabenteilung deutlich.
Kamera, Videosender und Antenne liegen unter der Haube. Der Kamerawinkel steckt in der Aufnahme des Canopys.
Vier Funktionen kommen zusammen:
Halten. Die Kameraaufnahme ist Teil des Canopys. Ohne die Haube gibt es keinen definierten Platz für die Kamera.
Winkeln. Die Neigung der Aufnahme bestimmt den Blickwinkel. Bei den meisten Whoop-Canopies ist sie fest.
Schützen. Videosender und Kameraplatine liegen darunter. Bei einem Gerät, das regelmäßig gegen Wände fliegt, ist das kein Luxus.
Führen. Die Antenne des Videosenders wird durch einen Kanal nach außen geleitet und dabei aus dem Propellerkreis gehalten.
Der Kamerawinkel: die eigentliche Entscheidung
Beim Multicopter entsteht Vorwärtsbewegung durch Neigung. Je schneller du fliegst, desto stärker kippt der Whoop nach vorn, und desto mehr zeigt eine gerade montierte Kamera auf den Boden. Der Winkel gleicht das aus.
| Winkel | Passt zu |
|---|---|
| 15 bis 25° | Innenräume, langsames Cruisen, Anfänger |
| 25 bis 35° | gemischter Einsatz, der übliche Kompromiss |
| 35 bis 45° | schnelles Fliegen, Indoor-Racing |
Für Whoops liegt der sinnvolle Bereich niedriger als bei Freestyle-Quads, weil ein Whoop in der Wohnung selten schnell fliegt. Wer mit 45 Grad in engen Räumen unterwegs ist, sieht überwiegend Zimmerdecke.
Die Systematik hinter dem Winkel gilt für alle FPV-Drohnen und ist in FPV-Kamerawinkel ausführlich erklärt. Der Unterschied beim Whoop ist praktischer Natur: Du stellst ihn nicht ein, du kaufst ihn. Wer einen anderen Winkel will, tauscht das Canopy.
Material: warum TPU und nicht Hartplastik
TPU ist ein thermoplastisches Elastomer, also ein Kunststoff, der sich verformt und zurückfedert. Für ein Bauteil an der Außenseite eines Indoor-Quads ist das genau richtig.
Was für TPU spricht:
- Es gibt bei Einschlägen nach und bricht nicht.
- Es dämpft Vibrationen, die sonst in die Kamera gingen.
- Es lässt sich gut in 3D drucken, entsprechend groß ist die Auswahl an Druckdateien.
- Beschädigte Teile verformen sich oft nur und lassen sich zurückbiegen.
Was dagegen spricht:
- Es ist weicher, die Kamera sitzt weniger exakt als in einer harten Aufnahme.
- Zu dünn gedruckt verliert es die Steifigkeit, die es zum Halten braucht.
Härtere Materialien wie PETG kommen bei Canopies vor, sie splittern aber und übertragen Vibrationen direkt. Für Whoops bleibt TPU die richtige Wahl. Wer selbst druckt, arbeitet mit einer Shore-Härte um 95A und achtet darauf, das Teil so zu orientieren, dass die Schichtlinien nicht quer durch die Rastnasen laufen.
Bauformen: welches Canopy zu welchem Aufbau
Drei Fragen legen fest, was passt.
Welcher Frame? Die Rastnasen greifen in Aufnahmen am Frame. Ein Canopy für den Meteor65 passt nicht auf einen anderen 65er-Frame, selbst wenn der Radstand identisch ist.
Welche Kamera? Die Maße unterscheiden sich deutlich. Nano-Kameras sind rund 14 Millimeter breit, Micro-Kameras 19 Millimeter. Die Aufnahme im Canopy ist auf eine Größe ausgelegt.
Welcher Videosender? Analoge Aufbauten brauchen wenig Platz. Digitale Systeme wie HDZero, Walksnail Avatar oder DJI O4 bringen größere Module mit, die zusätzlich Wärme abgeben. Für sie gibt es eigene Canopies mit mehr Bauraum und Öffnungen zur Belüftung.
Beim Umstieg von analog auf digital ist der Canopy-Tausch deshalb Teil des Pakets. Was der Umstieg sonst mit sich bringt, steht in Tiny Whoop digital.
Die Antennenführung
Ein Detail, das den Videosender rettet. Die Antenne des Videosenders darf nicht in den Propellerkreis ragen und nicht am Rahmen anliegen. Das Canopy hat dafür einen Kanal, der sie nach hinten oben führt.
Zwei Fehler treten regelmäßig auf:
Die Antenne hängt lose neben dem Canopy, statt durch den Kanal geführt zu sein. Beim nächsten Crash gerät sie in den Propeller.
Der Kanal wird zu eng gedruckt, die Antenne wird beim Einschieben geknickt. Ein Knick im Koaxialkabel verändert die Impedanz und kostet Reichweite.
Was bei der Videoantenne sonst zu beachten ist, behandelt Tiny-Whoop-Antenne. Die Antenne des Steuerempfängers folgt einer eigenen Logik und ist in Tinywhoop mit ELRS beschrieben.
Verschleiß: wo es zuerst reißt
Nach genügend Flügen sind die Stellen bekannt.
Die Rastnasen. Sie sind dünn und nehmen bei jedem Aufprall die Kraft auf. Reißt eine ab, sitzt das Canopy schief oder springt im Flug heraus.
Die Kameraaufnahme. Bei Frontaleinschlägen drückt es die Kamera nach hinten, und der Rand der Aufnahme reißt ein. Danach hält der Winkel nicht mehr.
Der Antennenkanal. Er reißt vom Rand her ein, oft unbemerkt.
Ein Ersatz-Canopy kostet wenig und wiegt fast nichts, deshalb gehört eines in die Tasche. Der Wechsel dauert zwei Minuten, weil nur Kamera und Antenne umgesetzt werden.
Selbst drucken: worauf es ankommt
Das Canopy ist das Bauteil, bei dem sich der eigene Drucker am schnellsten bezahlt macht. Vier Einstellungen entscheiden über das Ergebnis:
Material. TPU mit einer Shore-Härte um 95A ist der Standard. Weichere Typen um 85A überstehen mehr, sitzen aber zu lose in der Kameraaufnahme.
Druckrichtung. Das Canopy wird so orientiert, dass die Schichtlinien nicht quer durch die Rastnasen laufen. Quer zur Belastung liegende Schichten sind die Sollbruchstelle jedes gedruckten Teils.
Wandstärke. Zwei bis drei Perimeter genügen. Dünner gedruckt spart Gewicht und verliert die Steifigkeit, die die Kamera in Position hält.
Druckgeschwindigkeit. TPU verzeiht langsames Drucken deutlich besser. Zu schnell gedruckt entstehen Fäden und ungleichmäßige Wände, gerade an den Rundungen der Haube.
Zum Gewicht: Ein selbst gedrucktes Canopy landet meist etwas über dem gekauften Spritzgussteil, weil die Wandstärke im Druck gröber ausfällt. Bei einem Whoop mit rund 20 Gramm ist ein zusätzliches Gramm spürbar, weshalb sich der Griff zum fertigen Teil oft trotzdem lohnt.
Was ein Canopy nicht leisten kann
Zwei Erwartungen werden regelmäßig enttäuscht:
Es macht den Whoop nicht wetterfest. Das Canopy deckt die Bauteile nach oben ab und ist keine Dichtung. Feuchtigkeit gelangt von unten an das Board, wo die Öffnungen für Kabel und Akku sitzen.
Es schützt die Kamera nicht vor Frontaleinschlägen. Die Linse steht in der Aufnahme nach vorn frei, das gehört zur Funktion. Wer viel gegen Wände fliegt, plant eine Ersatzkamera ein oder wählt ein Canopy mit weiter zurückgesetzter Aufnahme, das dafür einen engeren Blickwinkel zulässt.
Montage: die drei Handgriffe, die zählen
- Kamera zuerst einsetzen, bevor das Canopy auf den Frame kommt. Umgekehrt wird es fummelig, und man drückt gegen die Aufnahme.
- Antenne einfädeln, bevor das Canopy einrastet, und dabei nicht knicken.
- Kabel prüfen. Kamerakabel und Antennenkabel dürfen nicht gespannt sein. Ein Kabel unter Zug reißt an der Lötstelle ab, und die sitzt auf dem AIO-Board.
Nach der Montage lohnt ein Blick von vorn: Sitzt das Canopy gerade? Ein schiefes Canopy bedeutet einen schiefen Horizont im Bild, was sich weder in Betaflight noch in der Brille korrigieren lässt.
Fazit: ein Bauteil, drei Festlegungen
Das Canopy ist beim Tinywhoop wichtiger, als seine Größe vermuten lässt. Es hält die Kamera, gibt ihren Winkel vor und schützt die Teile, die ein Crash sonst zuerst erwischt. Beim Kauf zählen drei Angaben: der Frame, für den es gemacht ist, die Kameragröße und das Videosystem. Beim Material bleibt es bei TPU, weil Nachgeben in dieser Klasse mehr wert ist als Steifigkeit. Und weil die Rastnasen die Sollbruchstelle sind, gehört ein Ersatzteil in die Tasche, bevor der Flugtag daran endet. Wer den Whoop gerade erst aufbaut, findet die Reihenfolge der Komponenten in Tinywhoop Kit.
Häufige Fragen
Was macht ein Canopy beim Tinywhoop?
Es hält die Kamera, schützt den Videosender und führt die Antenne. Anders als eine reine Abdeckung ist das Canopy ein tragendes Bauteil: Die Kameraaufnahme sitzt darin, und ihr Winkel gibt vor, wie steil die Kamera nach oben blickt. Ohne Canopy hängt die Kamera lose, und die Antenne liegt ungeschützt im Propellerbereich.
Welcher Kamerawinkel ist für einen Tinywhoop sinnvoll?
Für Innenräume und langsames Fliegen sind flache Winkel um 25 Grad passend, weil der Whoop dort wenig Vorwärtsneigung hat. Wer schneller fliegt, braucht mehr, üblich sind bis etwa 45 Grad. Die Regel dahinter: Je stärker die Drohne im Vorwärtsflug nach vorn kippt, desto mehr Winkel braucht die Kamera, damit der Horizont im Bild bleibt.
Kann ich den Kamerawinkel am Canopy verstellen?
Bei den meisten Whoop-Canopies nicht. Die Aufnahme gibt den Winkel fest vor, weil eine verstellbare Mechanik Gewicht und Bauhöhe kostet. Wer einen anderen Winkel will, tauscht das Canopy gegen eines mit passender Aufnahme. Einige Modelle bieten zwei oder drei Rastpositionen an, das ist aber die Ausnahme.
Aus welchem Material besteht ein Whoop-Canopy?
Fast immer TPU, ein elastischer Kunststoff, der bei Einschlägen nachgibt statt zu brechen. Das ist der entscheidende Vorteil bei einem Gerät, das gegen Wände fliegt. TPU lässt sich zudem gut in 3D drucken, weshalb es für jedes gängige Kamera- und Videosender-Modell fertige Druckdateien gibt. Härtere Materialien wie PETG kommen selten vor.
Wie viel wiegt ein Tinywhoop-Canopy?
Je nach Bauform wenige Gramm. Bei einem Whoop mit rund 20 Gramm Trockengewicht ist das ein spürbarer Anteil, weshalb Hersteller und Druckdateien mit Wandstärke und Materialaussparungen arbeiten. Ein zu dünn gedrucktes Canopy spart zwar Gewicht, verliert aber die Steifigkeit, die es zum Halten der Kamera braucht.
Woran bricht ein Whoop-Canopy zuerst?
An den Rastnasen, mit denen es auf dem Frame sitzt. Sie sind der dünnste Teil und nehmen bei jedem Aufprall die Kraft auf. Zweithäufigste Stelle ist die Kameraaufnahme, die bei Frontaleinschlägen ausreißt. Beides ist Verschleiß, ein Ersatz-Canopy kostet wenig und gehört in die Tasche.
Passt jedes Canopy auf jeden Whoop-Frame?
Nein. Das Canopy muss zu drei Dingen passen: zum Frame, weil die Rastnasen in die vorgesehenen Aufnahmen greifen, zur Kamera, weil Nano- und Micro-Kameras unterschiedliche Maße haben, und zum Videosender, weil digitale Systeme mehr Bauraum brauchen als analoge. Beim Kauf gibt man deshalb Frame-Modell und Kameratyp mit an.
Brauche ich ein spezielles Canopy für digitale Systeme?
In der Regel ja. Digitale Videosender wie HDZero, Walksnail oder DJI O4 haben eigene Kameramodule mit abweichenden Maßen und brauchen mehr Platz für Modul und Kühlung. Es gibt für jedes verbreitete System passende Canopies und Druckdateien. Ein Analog-Canopy lässt sich meist nicht sinnvoll umbauen.
