Wer von einer Kameradrohne zum Cinewhoop wechselt, sucht als erstes den Gimbal und findet keinen. Die Kamera hängt starr in einem Halter aus Kunststoff, verstellbar nur mit einem Schraubendreher. Trotzdem liefern gute Cinewhoop-Aufnahmen ein Bild, das ruhig wirkt. Dieser Artikel erklärt, warum der Gimbal fehlt und welche vier Stufen seinen Job übernehmen.
Das Wichtigste in Kürze
- Kein Cinewhoop bis 3,5 Zoll trägt einen mechanischen Gimbal, dafür ist er zu schwer und zu groß.
- Vier Stufen ersetzen ihn: Softmount, steifer Rahmen, Kamerastabilisierung, Gyroflow in der Nachbearbeitung.
- Der Softmount ist die wichtigste Stufe, weil er die Motorvibration abfängt, bevor sie im Bild landet.
- Nachbearbeitung kostet Bildfeld: typischerweise 10 bis 20 Prozent Beschnitt.
- Der Kamerawinkel wird am Boden eingestellt, 10 bis 20 Grad für langsame cinematische Fahrten.
Warum kein Gimbal verbaut wird
Ein mechanischer 3-Achsen-Gimbal hält die Kamera unabhängig von der Lage der Drohne ruhig. An einer Kameradrohne ist das der zentrale Grund für die Bildqualität, wie der Artikel zur Drohne mit Gimbal zeigt. Am Cinewhoop scheitert derselbe Aufbau an drei Punkten.
Das Gewicht. Ein Brushless-Gimbal für eine leichte Kamera wiegt mit Motoren, Controller und Rahmen 40 bis 120 Gramm. Ein 3-Zoll-Cinewhoop hat bis zur 250-Gramm-Grenze etwa 68 Gramm Budget für das gesamte Videosystem, und davon geht die Kamera selbst schon ab.
Der Bauraum. Ein Gimbal braucht Bewegungsfreiheit in drei Achsen und muss dabei außerhalb des Propellerkreises bleiben. Bei einem Cinewhoop stehen die Ducts dicht beieinander, und die Kamera sitzt zwischen ihnen. Ein schwenkender Aufbau würde in den Propellerstrom oder in die Ducts selbst greifen.
Der Flugstil. Das ist der Punkt, der am meisten überrascht. Bei einer Kameradrohne soll der Horizont immer waagerecht stehen. Beim FPV-Flug ist die Neigung der Drohne Teil der Bildsprache: Wer in eine Kurve zieht, will die Kurve auch sehen. Ein Gimbal, der das wegstabilisiert, nimmt der Aufnahme genau die Dynamik, für die man FPV überhaupt fliegt.
Die vier Stufen, die das Bild ruhig machen
Statt eines Bauteils arbeiten vier Ebenen zusammen, und jede nimmt einen anderen Anteil der Störung weg.

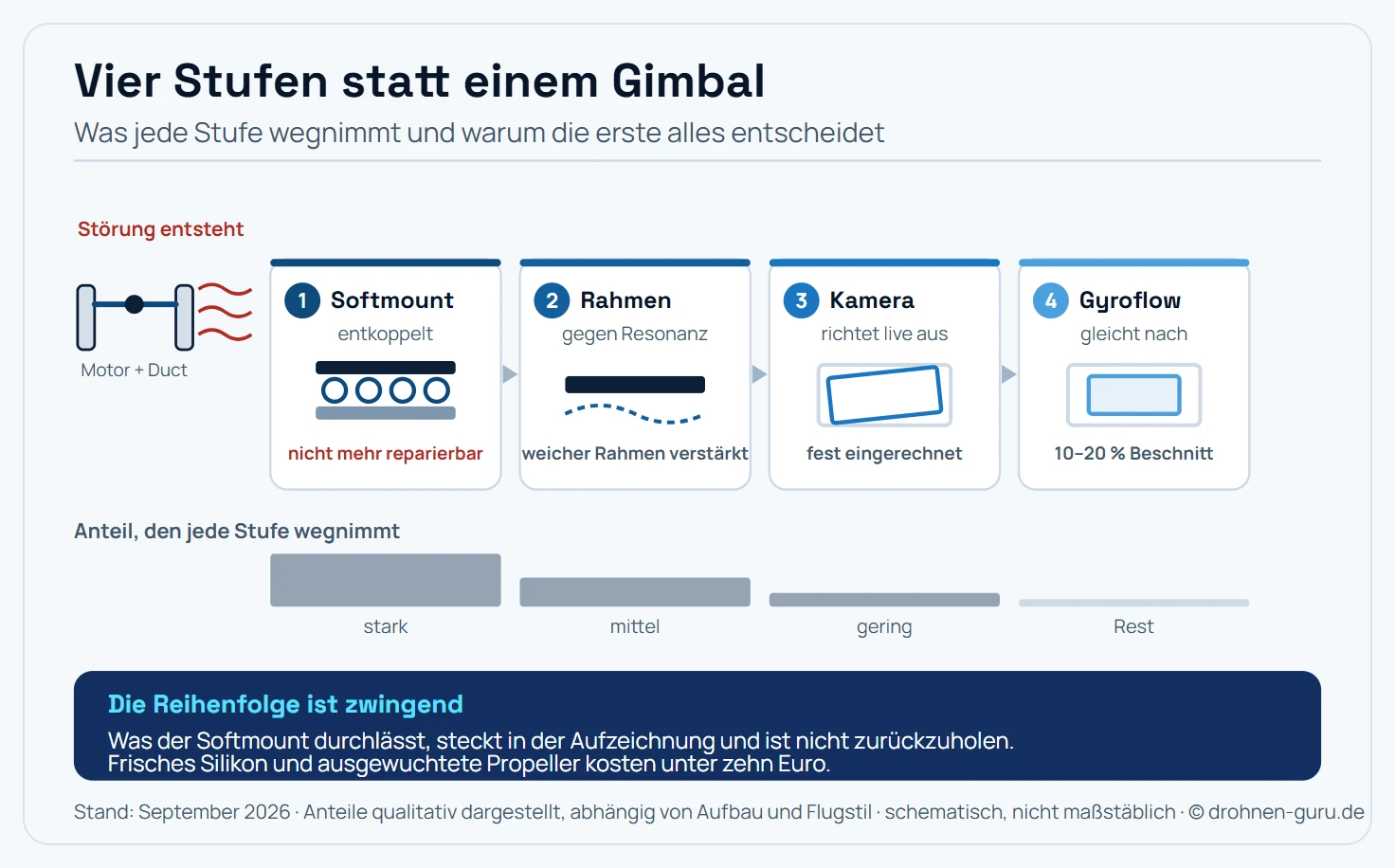

Vier Stufen ersetzen den Gimbal, und die erste entscheidet, was den drei folgenden überhaupt noch zu tun bleibt.
Die Reihenfolge ist nicht beliebig. Was die erste Stufe durchlässt, steckt in der Aufzeichnung und lässt sich später nicht mehr entfernen.
Stufe 1: der Softmount
Ein Softmount ist eine elastische Aufhängung aus Silikon oder Gummi zwischen Kamera und Rahmen. Er entkoppelt die Kamera von den hochfrequenten Schwingungen, die von vier Motoren mit mehreren tausend Umdrehungen pro Minute ausgehen.
Fehlt diese Entkopplung, zeigt sich das Ergebnis als wellenförmige Verzerrung im Video, in der Szene Jello genannt. Senkrechte Linien wie Türrahmen und Laternenmasten wackeln dann in sich. Der Effekt entsteht, weil die Sensoren in FPV-Kameras zeilenweise ausgelesen werden und die Vibration während des Auslesens weiterläuft.
Drei Dinge machen den Softmount unwirksam, und alle drei sind verbreitet:
- Ein Kabel, das Kamera und Rahmen direkt verbindet. Es überbrückt die Entkopplung mechanisch. Das Kabel gehört in einer weiten Schlaufe verlegt, ohne Zug.
- Eine zu fest angezogene Schraube. Sie presst das Silikon zusammen, bis es keinen Federweg mehr hat.
- Ausgehärtetes Material. Silikon wird über Monate hart, besonders bei Kälte und UV-Licht. Ein Wechsel kostet wenige Euro.
Stufe 2: der Rahmen
Ein Rahmen, der schwingt, verstärkt die Vibration, statt sie abzuleiten. Bei Cinewhoops ist das ein reales Problem, weil die Ducts große Flächen bilden und diese Flächen als Membran arbeiten können.
Entscheidend sind zwei Größen: die Steifigkeit der Bodenplatte und die Verbindung zwischen Ducts und Rahmen. Bei gedruckten Ducts aus weichem Material entsteht leicht eine Resonanz im Bereich der Motordrehzahl. Welche Bauweisen sich bewährt haben, behandelt der Artikel zum Cinewhoop-Frame.
Praktisch heißt das: Lose Schrauben an den Ducts und angeschlagene Ringe sind keine Schönheitsfrage. Ein Duct mit einem Riss schwingt anders als die drei übrigen und erzeugt eine Störung, die im Video sofort auffällt.
Stufe 3: die Stabilisierung in der Kamera
Moderne Actioncams und digitale Air Units stabilisieren elektronisch. Sie messen ihre eigene Lage und verschieben den Bildausschnitt so, dass die Bewegung ausgeglichen wird.
| Ansatz | Wo er arbeitet | Beschnitt |
|---|---|---|
| Kamerainterne Stabilisierung | live, beim Aufzeichnen | fest eingerechnet |
| Horizontausrichtung | live, hält den Horizont waagerecht | zusätzlich |
| Gyroflow | nachträglich am Rechner | wählbar, 10 bis 20 % |
Die kamerainterne Variante hat einen Vorteil und einen Nachteil. Sie läuft ohne Zusatzarbeit, und sie entscheidet unwiderruflich: Was sie weggerechnet hat, ist weg. Für Aufnahmen, die anschließend geschnitten und farbkorrigiert werden, schalten viele Piloten sie darum ab und überlassen die Arbeit der letzten Stufe.
Die Horizontausrichtung verdient dabei eine eigene Überlegung. Sie hält den Horizont waagerecht, auch wenn die Drohne sich neigt. Bei einem Durchflug durch ein Gebäude wirkt das natürlich. Bei einer dynamischen Kurve nimmt sie genau das weg, was die Aufnahme interessant macht.
Stufe 4: Gyroflow in der Nachbearbeitung
Gyroflow ist ein freies Programm, das die Bewegungsdaten der Kamera oder des Flugreglers ausliest und das Video daran ausrichtet. Es arbeitet mit denselben Sensordaten, mit denen die Drohne fliegt, und kennt dadurch die Bewegung exakt.
Der Preis ist Bildfeld. Um das Bild ausrichten zu können, braucht das Programm Reserve an den Rändern, und die entsteht durch Beschnitt. Typisch sind 10 bis 20 Prozent, bei starker Bewegung mehr. Wer das einplanen will, fliegt mit einer Kamera, deren Sichtfeld breiter ist als der gewünschte Bildausschnitt.
Der entscheidende Vorteil gegenüber der kamerainternen Variante ist die Kontrolle. Du entscheidest am Rechner, wie stark ausgeglichen wird und ob der Horizont gehalten oder die Neigung erhalten bleibt. Für Objektaufnahmen, wie sie der Artikel zu Cinewhoop-Aufnahmen für Immobilien beschreibt, ist das der übliche Weg.
Der Kamerawinkel ersetzt die Nick-Achse
Das einzige, was am Cinewhoop tatsächlich mechanisch eingestellt wird, ist der Winkel der Kamera. Er wird am Boden gesetzt und bleibt für den Flug fest.
| Flugstil | Winkel | Warum |
|---|---|---|
| Innenräume, langsame Fahrt | 10 bis 20° | Drohne neigt sich kaum |
| Gemischt, Außenaufnahmen | 20 bis 30° | mittlere Fahrt, mittlere Neigung |
| Schnelle Passagen | 30 bis 40° | starke Neigung nach vorn |
Der Zusammenhang ist einfach: Eine Drohne fliegt vorwärts, indem sie sich nach vorn neigt. Je schneller sie fliegt, desto stärker die Neigung, und desto steiler muss die Kamera stehen, damit sie nach vorn und nicht auf den Boden blickt. Die Einzelheiten stehen im Artikel zum FPV-Kamerawinkel.
Manche Aufbauten führen einen einachsigen Servo-Tilt, der den Winkel über einen Schalter am Sender verstellt. Er wiegt 5 bis 15 Gramm und löst genau ein Problem: den Wechsel zwischen langsamer Fahrt und schneller Passage im selben Flug. Er verstellt die Kamera, stabilisiert sie aber zu keinem Zeitpunkt, und bleibt damit weit von einem Gimbal entfernt.
Wo doch ein Gimbal sitzt
Bei den großen Verwandten des Cinewhoops ändert sich die Rechnung. Cinelifter-Aufbauten ab etwa 7 Zoll tragen Kinokameras von mehreren Kilogramm, und dort ist ein mechanischer Gimbal von einigen hundert Gramm eine Nebenposition.
Solche Aufbauten kommen mit einem Startgewicht von mehreren Kilogramm allerdings nicht mehr in die offene Kategorie. Sie fallen in die spezielle Kategorie mit Betriebsgenehmigung und Risikobewertung und sind damit ein anderes Thema. Die Einordnung nach Gewicht steht in den Drohnenklassen C0 bis C4.
Wenn das Bild trotzdem wackelt
Zeigt eine Aufnahme trotz vollständiger Kette Störungen, lohnt die Prüfung in dieser Reihenfolge.
- Propeller auf Unwucht prüfen. Ein angeschlagener Propeller ist die häufigste Einzelursache. Ein Satz kostet wenige Euro und ist in zwei Minuten gewechselt.
- Ducts auf Risse absuchen. Ein gerissener Ring schwingt anders als die übrigen drei.
- Kamerakabel kontrollieren. Liegt es in einer freien Schlaufe oder zieht es die Kamera zum Rahmen?
- Softmount durchdrücken. Hat das Silikon noch Federweg oder ist es hart?
- Motorlager hören. Ein rauer Motor im Leerlauf erzeugt eine Vibration, die alle vier Stufen überfordert.
Fazit: die erste Stufe entscheidet
Der fehlende Gimbal am Cinewhoop ist eine bewusste Bauentscheidung. Sein Gewicht, sein Bauraum und seine Wirkung auf die Bildsprache passen nicht zu dieser Klasse, und vier leichtere Stufen liefern ein Ergebnis, das für cinematische Aufnahmen trägt.
Von diesen vier Stufen verdient die erste die meiste Aufmerksamkeit. Ein frischer Softmount, ausgewuchtete Propeller und ein locker verlegtes Kamerakabel kosten zusammen unter zehn Euro und entscheiden darüber, wie viel Arbeit die drei folgenden Stufen überhaupt noch leisten müssen. Welche Air Unit dabei am wenigsten Gewicht mitbringt, steht im Artikel zum Cinewhoop mit DJI O4.
Häufige Fragen
Hat ein Cinewhoop einen Gimbal?
In aller Regel nicht. Die Kamera sitzt starr in einem Halter, dessen Winkel sich von Hand einstellen lässt. Ein mechanischer Gimbal mit Motoren scheitert an drei Punkten: Er wiegt 40 bis 120 Gramm, er braucht Bauraum vor den Propellern, und er arbeitet gegen einen Flugstil, bei dem die Neigung der Drohne Teil der Bildsprache ist.
Warum sehen FPV-Aufnahmen trotzdem ruhig aus?
Weil vier Stufen zusammenarbeiten. Der Softmount entkoppelt die Kamera von den Motorvibrationen, ein steifer Rahmen verhindert Resonanzen, die Kamera stabilisiert elektronisch mit ihren eigenen Sensoren, und in der Nachbearbeitung gleicht ein Programm wie Gyroflow die Restbewegung anhand der aufgezeichneten Gyro-Daten aus.
Was ist ein Softmount und warum ist er so wichtig?
Ein Softmount ist eine elastische Aufhängung aus Silikon oder Gummi zwischen Kamera und Rahmen. Er fängt die hochfrequenten Vibrationen ab, die von den Motoren kommen und im Video als wellenförmige Verzerrung erscheinen, im Fachjargon Jello genannt. Ohne Softmount hilft auch die beste Nachbearbeitung nicht, weil die Verzerrung bereits im aufgezeichneten Bild steckt.
Ist Gyroflow besser als ein mechanischer Gimbal?
Es leistet etwas anderes. Ein Gimbal hält die Kamera physisch ruhig und kostet dafür kein Bildfeld. Gyroflow richtet das aufgezeichnete Bild nachträglich aus und beschneidet es dabei um typischerweise 10 bis 20 Prozent. Für Aufnahmen mit schnellen Richtungswechseln liefert Gyroflow oft das natürlichere Ergebnis, weil es die gewollte Neigung erhalten kann.
Gibt es Cinewhoops mit Gimbal?
Bei den üblichen Größen bis 3,5 Zoll praktisch nicht. Erst bei den größeren Cinelifter-Aufbauten ab etwa 7 Zoll, die Kinokameras tragen, kommen mechanische Gimbals zum Einsatz. Dort trägt die Drohne mehrere Kilogramm, und ein Gimbal von einigen hundert Gramm fällt nicht ins Gewicht. Solche Aufbauten fallen aus der offenen Kategorie heraus.
Was verursacht Jello im Cinewhoop-Video?
Fast immer unwuchtige Propeller oder ein beschädigter Duct. Beide erzeugen eine gleichmäßige Vibration, die der Softmount bei hoher Amplitude nicht mehr abfängt. Weitere Ursachen sind ein ausgehärteter Softmount, lose Schrauben am Kamerahalter und ein Kabel, das die Kamera mit dem Rahmen verbindet und dadurch die Entkopplung überbrückt.
Lässt sich der Kamerawinkel im Flug verstellen?
Bei den meisten Cinewhoops nicht. Der Winkel wird am Boden eingestellt und bleibt für den gesamten Flug fest. Manche Aufbauten führen einen einachsigen Servo-Tilt, der die Neigung über einen Schalter am Sender verstellt. Das wiegt 5 bis 15 Gramm und löst genau ein Problem: den Wechsel zwischen langsamer Fahrt und schneller Passage.
Welcher Kamerawinkel passt an einen Cinewhoop?
Für cinematische Aufnahmen in Innenräumen und bei langsamer Fahrt sind 10 bis 20 Grad üblich. Je schneller geflogen wird, desto steiler wird der Winkel gestellt, weil die Drohne sich zum Fliegen nach vorn neigt. Bei Renn-Aufbauten liegen 35 bis 45 Grad an, was für ruhige Kamerafahrten unbrauchbar wäre.
