Die Kamera ist am Tiny Whoop das Bauteil, durch das du fliegst, und zugleich eines der schwersten Einzelteile an Bord. Zwischen einer 1,45-Gramm-Kamera und einer mit 3,8 Gramm liegen an einem 25-Gramm-Whoop Welten. Dieser Artikel klärt Baugrößen, Sichtfeld, das Missverständnis mit den TVL-Zahlen und die Frage, was bei Dunkelheit noch geht.
Das Wichtigste in Kürze
- Baugröße: Nano mit 14 mm Breite ist der Whoop-Standard, Micro mit 19 mm passt erst ab etwa 85 mm Radstand.
- Gewicht: analoge Nano-Kameras 1,5 bis 3,8 g. Die verbreitete BetaFPV C03 wiegt 1,45 g.
- Sichtfeld über die Brennweite: 2,1 mm ergeben rund 160°, 1,8 mm etwa 170°.
- TVL täuscht: Der analoge Weg zeigt rund 600 Zeilen, egal ob die Kamera mit 1000 oder 1200 TVL wirbt.
- Nachtflug braucht WDR, Beleuchtung an der Drohne und die Einhaltung der Regeln für Flüge bei Dunkelheit.
Die Baugröße entscheidet, was überhaupt passt
FPV-Kameras werden nach ihrer Gehäusebreite sortiert, und für Whoops ist nur die kleinste Klasse relevant.
| Baugröße | Breite | Typisches Gewicht | Passt in |
|---|---|---|---|
| Nano | 14 mm | 1,4 bis 3,8 g | 65er bis 85er Whoops |
| Micro | 19 mm | 4 bis 8 g | ab 85 mm Radstand, Toothpicks |
| Full Size | 28 mm | 10 g und mehr | 5-Zoll-Freestyle, nicht am Whoop |
Ein 65er oder 75er Whoop nimmt ausschließlich Nano. Das liegt weniger am Gewicht als am Canopy: Die Kunststoffhaube auf dem Rahmen hat seitliche Halterungen im 14-Millimeter-Abstand, und dort passt nichts Breiteres hinein.
Beim Kauf einer Ersatzkamera ist die Breite deshalb das erste Kriterium, noch vor Sensor und Auflösung. Die zweite Frage lautet, ob das vorhandene Canopy zur neuen Kamera passt, denn Steckerposition und Bauhöhe unterscheiden sich zwischen den Herstellern.
Warum die TVL-Zahl in die Irre führt
Auf jeder Produktseite steht eine Zahl mit den Buchstaben TVL, meist 1000 oder 1200. TVL steht für Fernsehzeilen und beschreibt, wie viele unterscheidbare Linien der Sensor auflöst. Die Zahl klingt nach Bildqualität und beschreibt sie am analogen Whoop trotzdem kaum.
Der Grund liegt im Übertragungsweg. Ein analoges Videosignal nach PAL- oder NTSC-Norm hat eine feste Bandbreite, und die begrenzt die tatsächlich sichtbare Auflösung auf etwa 600 Zeilen. Alles, was der Sensor darüber hinaus liefert, geht auf dem Weg zur Brille verloren.
Wozu also die höhere Zahl? Sie hilft der internen Bildaufbereitung: Rauschunterdrückung, Kantenschärfung und die Dynamikanpassung arbeiten auf dem höher aufgelösten Rohbild und liefern danach ein sauberer skaliertes 600-Zeilen-Bild ab. Der Unterschied ist real, er sieht nur anders aus als erwartet: weniger Rauschen statt mehr Schärfe.
Praktische Folge: Vergleiche Nano-Kameras über Sensorgröße, Objektiv und Dynamikverhalten. Die TVL-Zahl auf der Verpackung trägt zu dieser Entscheidung wenig bei.
Sichtfeld: die Brennweite ist der eigentliche Regler
Das Sichtfeld einer FPV-Kamera ergibt sich aus der Brennweite des Objektivs. Bei Nano-Kameras sind drei Werte verbreitet.
| Brennweite | Sichtfeld (diagonal) | Wirkung |
|---|---|---|
| 2,1 mm | rund 160° | ausgewogen, Standard bei Whoops |
| 1,8 mm | rund 170° | mehr Überblick, stärkere Verzeichnung |
| 1,7 mm | über 170° | maximaler Überblick, Bildmitte kleiner |

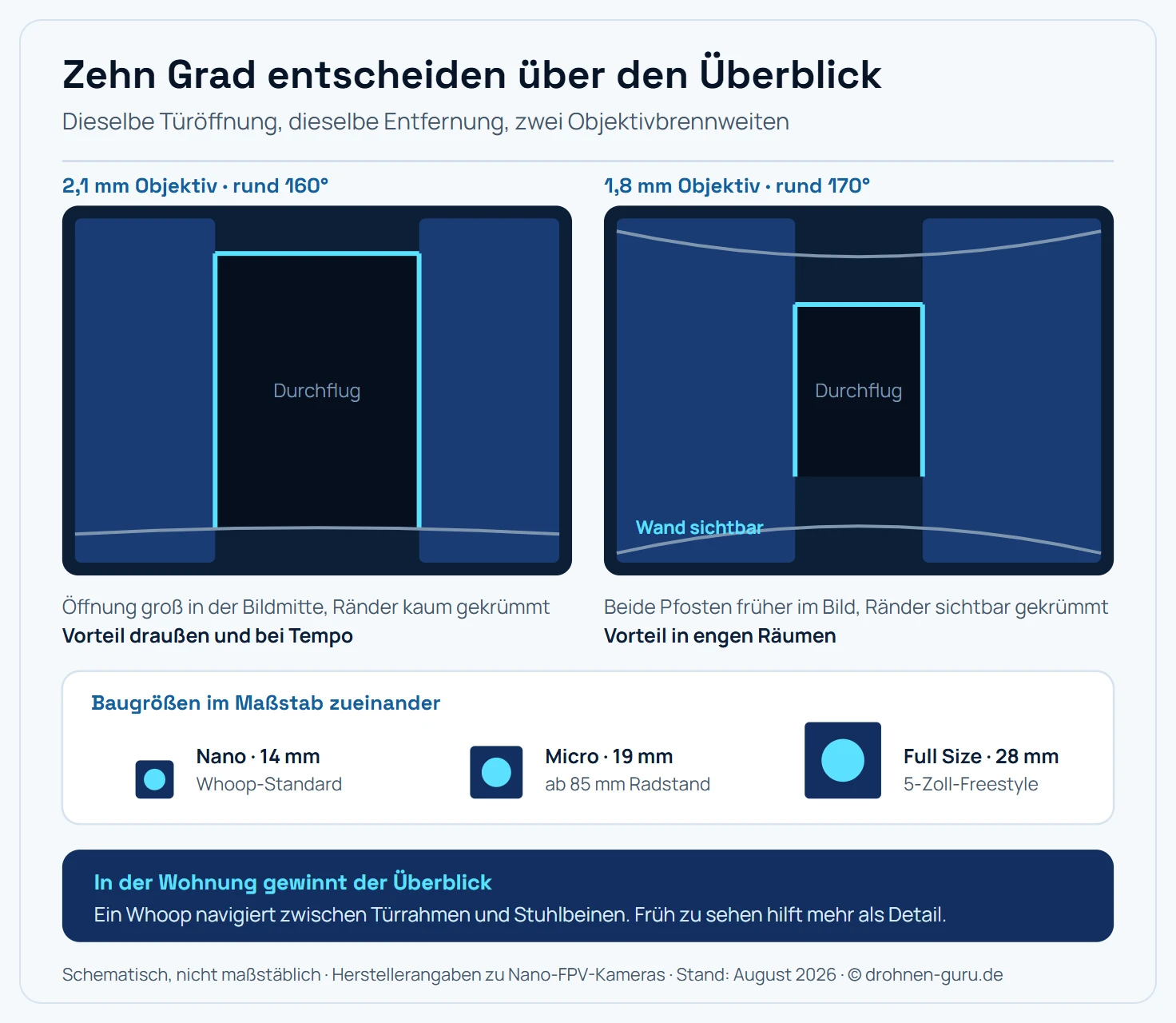

Dieselbe Tür, dieselbe Entfernung: Zehn Grad mehr Sichtfeld zeigen beide Pfosten früher und lassen die Mitte kleiner werden.
In einer Wohnung gewinnt fast immer der Überblick. Ein Whoop navigiert zwischen Türrahmen, Stuhlbeinen und Türklinken, und es hilft mehr, die Umgebung früh zu sehen, als ein Detail in der Bildmitte groß zu haben. Draußen kehrt sich das um: Dort schrumpfen entfernte Objekte in einem 170-Grad-Bild auf wenige Pixel.
Die Kehrseite des weiten Winkels ist die Verzeichnung. Gerade Kanten wölben sich zum Bildrand hin, und Entfernungen lassen sich schwerer einschätzen. Das ist Gewöhnungssache, sollte aber nicht mitten in der Lernphase gewechselt werden.
Der Sensor und was er bei wenig Licht leistet
Nano-Kameras arbeiten fast durchgehend mit CMOS-Sensoren. Zwei Merkmale entscheiden über das Verhalten in dunklen Räumen:
Die Sensorgröße. Verbreitet sind 1/3 Zoll und 1/4 Zoll. Der größere Sensor sammelt mehr Licht pro Bildpunkt und rauscht später. Die BetaFPV C03 als typische Werkskamera vieler Whoops nutzt einen 1/3-Zoll-Sensor.
Die Dynamikanpassung. Kürzel wie WDR stehen für die Fähigkeit, helle und dunkle Bildbereiche gleichzeitig darzustellen. Genau das ist die Alltagssituation eines Whoops: Ein Fenster im Rücken, ein dunkler Flur davor. Ohne Dynamikanpassung säuft der Flur ab oder das Fenster brennt aus, und beides kostet die Orientierung.
Für echten Nachtflug draußen reicht keine dieser Kameras aus eigener Kraft. Es fehlt schlicht das Licht. Wer nachts fliegt, braucht Beleuchtung an der Drohne und muss die Regeln kennen, die für Flüge bei Dunkelheit gelten. Der Artikel Drohne nachts fliegen sortiert, was erlaubt ist, und die Drohnen-Beleuchtung zeigt, welche Lichter dafür vorgeschrieben sind.
Analog oder digital: zwei getrennte Welten
Bei analogen Aufbauten sind Kamera und Videosender eigenständige Bauteile. Verbunden werden sie über drei Leitungen für Masse, Versorgungsspannung und Videosignal, häufig über einen kleinen JST-Stecker. Der Vorteil: Jede Nano-Kamera passt an jeden analogen Videosender, ein Tausch kostet unter 20 Euro.
Bei digitalen Systemen bilden Kamera und Sendemodul ein abgestimmtes Paar. Walksnail Avatar und HDZero bieten eigene Nano-Kameras an, deren Module zwischen etwa 1,5 und 3 Gramm wiegen, das Sendemodul kommt jeweils dazu. Mischen lässt sich hier nichts: Eine HDZero-Kamera arbeitet nicht an einem Walksnail-Sender.
Wie schwer das bei einem Whoop wiegt, zeigt ein Beispiel aus der DJI-Welt: Die DJI O4 Air Unit bringt mit Kameramodul 8,2 Gramm auf die Waage. An einem 30-Gramm-Whoop sind das über ein Viertel der Gesamtmasse, und das geht direkt von Agilität und Flugzeit ab. Genau deshalb beginnen digitale Whoops meist erst bei 75 Millimetern Radstand.
Montage im Canopy und der Neigungswinkel
Die Kamera sitzt im Canopy, der Kunststoffhaube über dem Rahmen. Sie erfüllt gleich drei Aufgaben: Sie hält die Kamera, gibt den Neigungswinkel vor und schützt Kamera und Antenne beim Crash.
Beim Einbau lohnen drei Handgriffe:
- Kabel entlasten. Die dünnen Kameraleitungen brechen an der Lötstelle, wenn sie bei jedem Crash mitgezogen werden. Eine kleine Schlaufe vor dem Stecker nimmt die Kraft auf.
- Winkel vor dem Verkleben prüfen. Viele Canopys bieten Raststufen. Ist die Kamera erst verklebt, wird jede Korrektur zur Bastelei.
- Sitz kontrollieren. Eine schief sitzende Kamera erzeugt einen schiefen Horizont, und der lässt sich im Flug nicht wegdenken.
Der Neigungswinkel liegt bei Whoops niedriger als bei schnellen Drohnen, üblich sind 15 bis 25 Grad für drinnen und 25 bis 35 Grad für zügige Außenflüge. Der Grund ist einfach: Ein Whoop neigt sich beim langsamen Fliegen kaum, ein steiler Winkel zeigt dann vor allem die Decke. Die vollständige Systematik dahinter steht im Artikel FPV-Kamerawinkel.
Wann sich ein Kameratausch lohnt
Nicht jeder Tausch bringt etwas. Diese Fälle schon:
| Situation | Sinnvoller Schritt |
|---|---|
| Bild bricht bei Gegenlicht komplett weg | Kamera mit Dynamikanpassung (WDR) |
| Türrahmen sind erst spät im Bild | Objektiv mit kürzerer Brennweite |
| Kamera nach Crash unscharf oder schief | Ersatz derselben Baugröße |
| Bild rauscht in dunklen Räumen | größerer Sensor, 1/3 statt 1/4 Zoll |
| Aufnahmen sollen zeigbar sein | Wechsel auf ein digitales System |
Beim letzten Punkt lohnt der Blick auf das Gesamtbudget: Der Kostensprung passiert auf der Brillenseite, wie der Artikel Was kostet eine FPV-Drohne im Detail aufschlüsselt.
Wer den passenden Whoop überhaupt erst sucht, findet die Klassen im Artikel Tiny Whoop. Und weil Kamera und Antenne die beiden Bauteile sind, die nach einem Crash am häufigsten fällig werden, gehört der Ratgeber zur Tiny-Whoop-Antenne gleich daneben.
Fazit: Baugröße prüfen, Brennweite wählen, TVL ignorieren
Für einen Tiny Whoop kommt eine Nano-Kamera mit 14 Millimetern Breite infrage, das Gewicht sollte unter zwei Gramm bleiben, und die Brennweite entscheidet über den Überblick: 2,1 Millimeter für den Allrounder, 1,8 Millimeter für enge Räume. Die TVL-Zahl auf der Verpackung darfst du getrost überlesen, weil der analoge Weg ohnehin bei rund 600 Zeilen dichtmacht. Wichtiger ist, dass die Kamera bei Gegenlicht durchhält, denn genau dort verliert man drinnen die Orientierung.
Häufige Fragen
Welche Kamera passt in einen Tiny Whoop?
In der Regel eine Nano-Kamera mit 14 Millimetern Breite. Das ist die Baugröße, für die Whoop-Canopys ausgelegt sind. Micro-Kameras mit 19 Millimetern passen nur in größere Rahmen ab etwa 85 Millimetern Radstand. Beim Gewicht liegen analoge Nano-Kameras bei rund 1,5 bis 3,8 Gramm, digitale Kameramodule je nach System zwischen 1,5 und 3 Gramm plus Sendemodul.
Sagt eine höhere TVL-Zahl etwas über die Bildqualität?
Nur begrenzt. Der analoge Übertragungsweg begrenzt die tatsächlich sichtbare Auflösung auf etwa 600 Fernsehzeilen, unabhängig davon, ob die Kamera mit 1000 oder 1200 TVL beworben wird. Die höhere Sensorauflösung hilft der internen Bildaufbereitung wie Rauschunterdrückung und Dynamikanpassung, sie kommt aber nicht als schärferes Bild in der Brille an.
Welches Sichtfeld ist beim Whoop sinnvoll?
Zwischen 160 und 170 Grad. Whoops fliegen in engen Räumen, und dort zählt der Überblick über Türrahmen, Möbelkanten und Wände mehr als der Detailgrad in der Bildmitte. Bestimmt wird das Sichtfeld über die Objektivbrennweite: 2,1 Millimeter ergeben rund 160 Grad, 1,8 Millimeter etwa 170 Grad, 1,7 Millimeter noch etwas mehr.
Kann ein Tiny Whoop bei Dunkelheit fliegen?
Mit Einschränkungen. Kameras mit WDR-Funktion und einem 1/3-Zoll-Sensor liefern in dunklen Wohnräumen noch ein brauchbares Bild, bei echter Nacht draußen reicht das Restlicht nicht. Wer draußen im Dunkeln fliegt, braucht zusätzlich eine Beleuchtung an der Drohne und muss die Regeln für den Nachtflug beachten, dazu gehört ein grünes Blinklicht.
Wie schwer darf die Kamera sein?
So leicht wie möglich, weil sie an der ungünstigsten Stelle sitzt. Ein 65er Whoop wiegt startfertig 20 bis 25 Gramm, eine Kamera mit 3,8 Gramm ist davon fast ein Sechstel, und dieses Gewicht sitzt vorn oben statt in der Mitte. Verbreitete Werkskameras wie die BetaFPV C03 wiegen 1,45 Gramm und treffen damit einen guten Kompromiss.
Was ist der Unterschied zwischen analoger und digitaler Whoop-Kamera?
Bei analogen Systemen sind Kamera und Videosender getrennte Bauteile, verbunden über drei Leitungen. Digitale Systeme wie Walksnail Avatar oder HDZero liefern Kamera und Sendemodul als aufeinander abgestimmtes Paar, das sich nicht mischen lässt. Digital bringt ein scharfes Bild bis zum Reichweitenende, kostet aber mehr Gewicht, mehr Strom und mehr Geld.
Wie wird die Kamera im Whoop befestigt?
Über das Canopy, also die Kunststoffhaube auf dem Rahmen. Nano-Kameras sitzen dort zwischen zwei seitlichen Halterungen, die zugleich den Neigungswinkel vorgeben. Bei vielen Whoops ist der Winkel über Rastpositionen in Stufen einstellbar, bei anderen wird die Kamera in einer festen Aufnahme verklebt. Ein passendes Canopy gehört zur Kamera dazu.
Welchen Kamerawinkel stellt man am Whoop ein?
Für Indoor-Flüge sind 15 bis 25 Grad üblich, deutlich weniger als bei schnellen Freestyle-Drohnen. Ein Whoop fliegt langsam und neigt sich kaum, ein steiler Winkel würde deshalb überwiegend die Decke zeigen. Wer draußen schneller unterwegs ist, erhöht auf 25 bis 35 Grad.
