Betaflight VTX Table: Kanäle und Sendeleistung einrichten

"Your VTX is not configured or not supported" heißt fast immer: Die VTX Table fehlt. Wie du sie lädst, welches Protokoll dein Sender spricht und wie der Power-Schalter funktioniert.

FPV & Racing Veröffentlicht am 5 Min. Lesezeit

Der Quad ist fertig verlötet, das Bild steht, aber im OSD lässt sich der Kanal nicht ändern. Stattdessen erscheint im Configurator eine Zeile, die viele schon gesehen haben: “Your VTX is not configured or not supported”. Die Ursache ist fast immer dieselbe, und sie ist in fünf Minuten behoben.

Das Wichtigste in Kürze

  • Ohne VTX Table keine Steuerung. Seit Betaflight 4.1 braucht die Firmware die Tabelle, bevor SmartAudio oder Tramp arbeiten.
  • Die Tabelle beschreibt deinen Sender: welche Bänder, welche Kanäle, welche Leistungsstufen er kann.
  • Zwei Protokolle: SmartAudio (TBS) und IRC Tramp (ImmersionRC). Beide brauchen nur eine Datenleitung.
  • Der schnellste Weg: JSON-Datei des Herstellers im Reiter Video Transmitter über “Load from file” einlesen.
  • Leistung per Schalter läuft über Adjustments, vtx_low_power_disarm und den VTX PIT MODE im Reiter Modes.

Was die VTX Table überhaupt tut

Ein Videosender arbeitet mit Bändern und Kanälen, die zugehörige Frequenz steht nirgends im Klartext. Wenn du im OSD “Raceband, Kanal 3” wählst, muss irgendjemand wissen, dass daraus 5.732 MHz werden und dass dein Sender diesen Kanal überhaupt kann.

Genau das ist die Aufgabe der VTX Table. Sie liegt im Flight Controller und enthält:

Bis Betaflight 4.0 waren diese Tabellen fest in der Firmware hinterlegt. Das kostete Speicherplatz und passte nie zu allen Sendern. Seit Betaflight 4.1 liegt die Tabelle stattdessen als Konfiguration im Flight Controller, und sie ist leer, solange du sie nicht anlegst. Ist sie leer, bleibt die VTX-Steuerung abgeschaltet, und der Configurator meldet genau das.

Der Signalweg: eine Leitung, drei Beteiligte

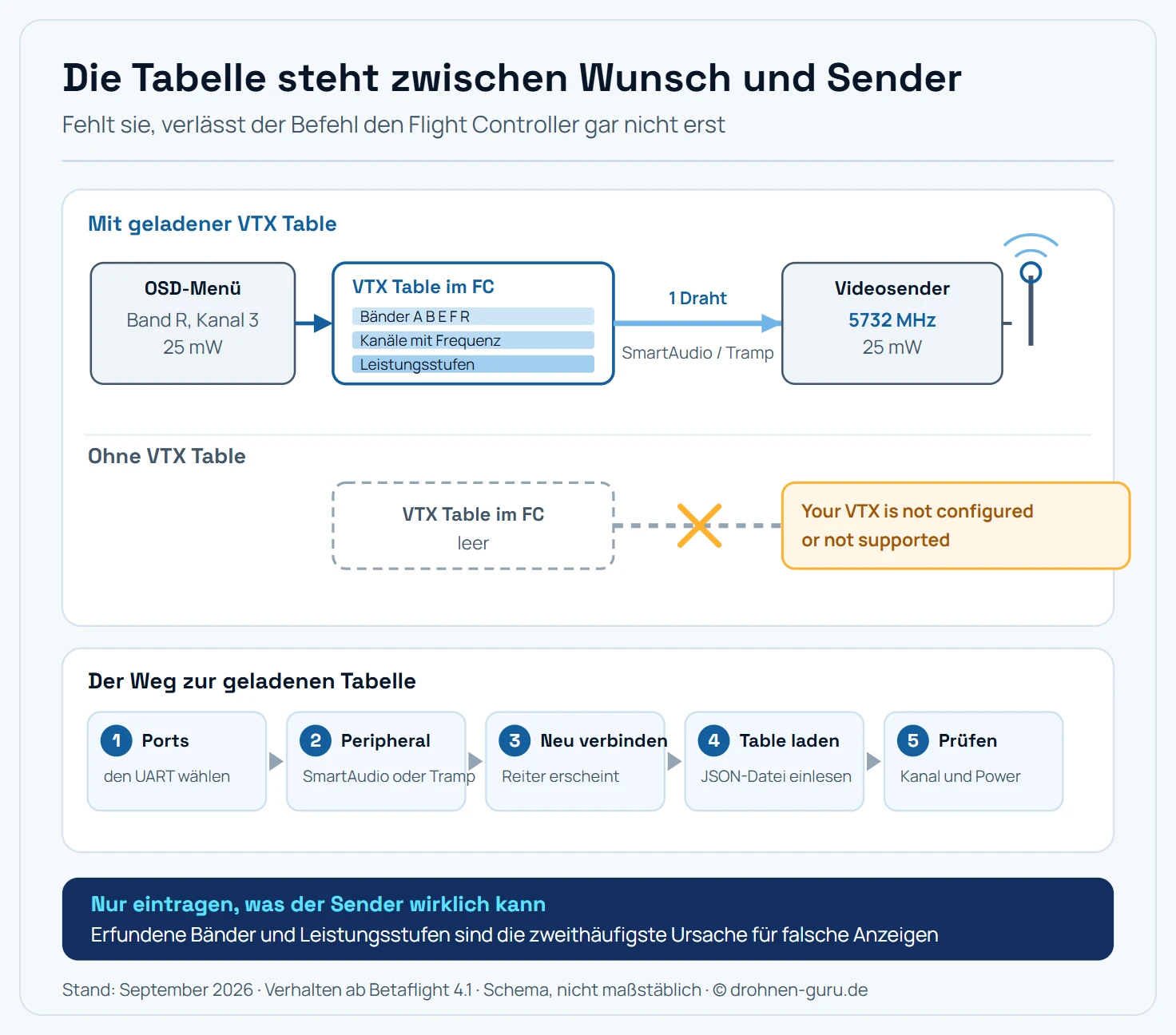

Zweiteilige Schemagrafik zur VTX Table in Betaflight. Oben eine Kette aus vier Stationen mit Pfeilen dazwischen. Ganz links das OSD-Menü mit dem Wunsch Band R, Kanal 3, Leistung 25 Milliwatt. Es folgt der Flight Controller mit der VTX Table als Nachschlagekasten, in dem Bänder, Kanäle mit Frequenzen und Leistungsstufen aufgelistet sind. Von dort führt ein einzelner Draht als Datenleitung mit der Beschriftung SmartAudio oder IRC Tramp zum Videosender, der die Werte übernimmt und mit 5732 Megahertz und 25 Milliwatt sendet. Ganz rechts die Antenne. Unter der Kette ist derselbe Weg ein zweites Mal gezeigt, diesmal mit leerem Tabellenkasten: Der Pfeil vom Flight Controller zum Videosender ist durchgestrichen, und daneben steht die Fehlermeldung Your VTX is not configured or not supported. Unten eine Ablaufkette aus fünf verbundenen Schritten mit Pfeilen: Erstens im Reiter Ports den richtigen UART wählen, zweitens dort als Peripheral SmartAudio oder IRC Tramp einstellen, drittens in den Reiter Video Transmitter wechseln, viertens die JSON-Tabelle des Herstellers über Load from file laden und speichern, fünftens im OSD prüfen, ob sich Kanal und Leistung umschalten lassen.

Die Tabelle steht zwischen Wunsch und Sender: Fehlt sie, verlässt der Befehl den Flight Controller gar nicht erst.

Physisch braucht die Steuerung genau eine Leitung. Vom Videosender geht ein Datenpad zum Flight Controller, üblicherweise an ein TX-Pad eines freien UART. Masse ist über den gemeinsamen Aufbau ohnehin verbunden.

Über diese Leitung laufen die Befehle in Richtung Sender und, je nach Protokoll und Version, Rückmeldungen zurück. Damit sieht der Configurator, welchen Kanal und welche Leistung der Sender aktuell fährt.

SmartAudio oder Tramp: welches Protokoll ist deins

ProtokollHerkunftTypische Sender
SmartAudioTBSTBS Unify, Rush, AKK und viele weitere
IRC TrampImmersionRCTramp-Sender und alles, was im Tramp-Modus läuft

Die Angabe steht im Datenblatt deines Senders. Manche Modelle können beides und lassen sich per Knopfdruck umstellen.

Bei SmartAudio kommt eine Feinheit dazu: Das Protokoll existiert als Version 1.0, 2.0, 2.1 und als Lite-Variante. Die Unterschiede betreffen vor allem die Übertragung der Leistungsbefehle. Wenn Kanäle sauber schalten, Leistungsstufen aber falsche Werte anzeigen, ist die Version die erste Spur.

Einrichtung in fünf Schritten

1. Port festlegen. Im Reiter Ports die Zeile des UART suchen, an dem der Datendraht hängt. In der Spalte Peripherals dort TBS SmartAudio oder IRC Tramp auswählen und speichern.

2. Neu verbinden. Nach dem Speichern startet der Flight Controller neu. Erst danach taucht der Reiter Video Transmitter auf.

3. Tabelle laden. Im Reiter Video Transmitter unten die Schaltfläche Load from file nutzen und die JSON-Datei des Herstellers auswählen. Die meisten Hersteller stellen sie auf ihrer Produktseite bereit.

4. Von Hand ergänzen, falls nötig. Gibt es keine Datei, legst du die Bänder selbst an: Name, Kurzzeichen, Frequenzen der acht Kanäle. Darunter die Leistungsstufen mit ihrer Bezeichnung. Nur eintragen, was das Datenblatt hergibt. Ein Sender, der laut Hersteller nur B, E und F kann, bekommt keine fünf Bänder in die Tabelle.

5. Prüfen. Nach dem Speichern im Reiter Video Transmitter Band, Kanal und Leistung auswählen. Klappt das dort, klappt es auch im OSD.

Sendeleistung per Schalter

Für die Praxis ist es unpraktisch, für jeden Leistungswechsel ins OSD-Menü zu gehen. Betaflight bietet drei Wege:

vtx_low_power_disarm ist eine Einstellung in der CLI mit drei Zuständen: OFF lässt die Leistung immer unverändert, ON schaltet im disarmten Zustand dauerhaft auf die kleinste Stufe, und UNTIL_FIRST_ARM hält die kleine Stufe nur bis zum ersten Armieren. Der Nutzen ist doppelt: Du störst am Boden niemanden, und der Sender wird beim Warten nicht heiß.

Adjustments im Reiter Modes erlauben, Band, Kanal oder Leistung auf einen Kippschalter oder ein Poti zu legen. Damit lässt sich die Leistung im Flug erhöhen, wenn das Bild rauscht, und danach wieder senken.

VTX PIT MODE ist ein eigener Modus im Reiter Modes. Er versetzt den Sender in den Pit Mode, in dem er zwar aktiv bleibt, aber nur noch wenige Meter weit reicht. Auf Rennen und bei mehreren Piloten am selben Platz ist das die entscheidende Funktion, weil ein eingeschalteter Sender sonst die Frequenz eines fliegenden Piloten belegt.

Was in die Tabelle gehört und was nicht

Beim Anlegen von Hand lohnt sich ein Blick über den technischen Tellerrand hinaus. In Deutschland ist der Bereich von 5.725 bis 5.875 MHz mit 25 mW EIRP allgemein zugeteilt. Viele Sender bringen ab Werk Bänder mit, deren Kanäle darunter oder darüber liegen.

Wer die Tabelle selbst schreibt, kann die Bänder auf die zulässigen Kanäle beschränken. Ein versehentlicher Kanalwechsel im OSD führt dann gar nicht erst aus dem erlaubten Fenster heraus. Welche Kanäle das im Einzelnen sind und warum die Antenne bei der Leistungsgrenze mitzählt, steht im Ratgeber zu den FPV-Frequenzen in Deutschland.

Fehlersuche: die häufigsten fünf Ursachen

Die Tabelle fehlt. Der Standardfall. Ohne Tabelle bleibt die Steuerung stumm, egal wie sauber verdrahtet ist.

Falscher UART. Das Peripheral steht in der Zeile eines UART, an dem kein Draht hängt. Ein Blick auf die Belegung des Flight Controllers klärt das.

Falsches Pad. Der Datendraht des Senders gehört an ein TX-Pad des Flight Controllers. Landet er am RX-Pad, passiert nichts.

Falsches Protokoll. SmartAudio eingestellt, Sender spricht Tramp oder umgekehrt. Kanäle lassen sich dann gar nicht schalten.

Leistungsstufen passen nicht. Kanalwechsel geht, Leistung nicht. Meist steckt eine falsche SmartAudio-Version oder eine Tabelle mit erfundenen Stufen dahinter.

Bleibt das Bild ganz aus, liegt das Problem eine Ebene tiefer und hat mit der Tabelle nichts zu tun. Dann lohnt der Blick auf Stromversorgung, Antenne und Empfängerseite, wie ihn der Ratgeber zur FPV-Brille beschreibt.

Fazit: fünf Minuten, die viel Ärger sparen

Die VTX Table wirkt beim ersten Kontakt wie eine unnötige Hürde. Sie ist die Folge einer sinnvollen Entscheidung: Der Flight Controller trägt seit Version 4.1 nur noch die Tabelle deines eigenen Senders mit sich herum.

Einmal geladen, bleibt sie im Flight Controller stehen. Wer sie beim Aufbau gleich mit erledigt, spart sich die Fehlersuche am Flugplatz. Alles Weitere zur Abstimmung des Quads steht in den Ratgebern zu Rates und Expo und zum PID-Tuning.

Häufige Fragen

Was ist die VTX Table in Betaflight?

Die VTX Table ist eine Nachschlagetabelle im Flight Controller. Sie sagt der Firmware, welche Bänder, Kanäle und Leistungsstufen dein Videosender überhaupt kann und welche Frequenz zu welchem Kanal gehört. Ohne diese Tabelle weiß Betaflight nicht, was es dem Sender schicken soll, und die Steuerung über OSD oder Schalter funktioniert nicht.

Warum kommt die Meldung "Your VTX is not configured or not supported"?

In den allermeisten Fällen fehlt die VTX Table. Seit Betaflight 4.1 ist die Steuerung über SmartAudio oder Tramp erst verfügbar, wenn eine Tabelle geladen wurde. Zwei weitere Ursachen kommen infrage: Im Reiter Ports steht am falschen UART das falsche Peripheral, oder der Draht liegt am falschen Pad.

Welches Protokoll braucht mein Videosender?

SmartAudio stammt von TBS und wird unter anderem von TBS Unify, Rush und AKK genutzt. IRC Tramp stammt von ImmersionRC und wird von Tramp-Sendern und vielen Modellen im Tramp-Modus gesprochen. Welches deiner ist, steht im Datenblatt. Beide brauchen nur eine einzige Datenleitung zum Flight Controller.

Wo bekomme ich die passende VTX Table her?

Die meisten Hersteller stellen eine fertige JSON-Datei bereit. Im Reiter Video Transmitter lädst du sie über "Load from file" und speicherst. Gibt es keine Datei, trägst du Bänder, Kanäle und Leistungsstufen von Hand ein. Nimm dabei nur die Bänder auf, die dein Sender laut Datenblatt wirklich beherrscht.

Was macht der VTX Power Switch?

Betaflight kann die Sendeleistung während des Fluges umschalten. Zwei Wege gibt es: die Einstellung vtx_low_power_disarm, die im disarmten Zustand automatisch auf die kleinste Stufe geht, und ein Schalter über Adjustments, mit dem du Leistung, Kanal oder Band per Kippschalter änderst. Zusätzlich gibt es im Reiter Modes den VTX PIT MODE.

Was ist der Pit Mode?

Der Pit Mode senkt die Sendeleistung auf ein Minimum, damit du am Vorbereitungsplatz niemanden störst, der gerade fliegt. Der Sender bleibt an, das Bild reicht aber nur wenige Meter weit. Auf Rennen ist der Pit Mode Pflicht, weil sonst jeder eingeschaltete Quad die Frequenz eines fliegenden Piloten blockieren würde.

Warum stimmen die angezeigten Leistungsstufen nicht?

Weil in der Tabelle Stufen stehen, die der Sender nicht kann, oder weil die SmartAudio-Version nicht passt. SmartAudio existiert als Version 1.0, 2.0, 2.1 und als Lite-Variante, und sie unterscheiden sich darin, wie Leistungsbefehle übertragen werden. Trage nur die Stufen ein, die im Datenblatt stehen.

Muss ich beim Ändern der Kanäle etwas beachten?

In Deutschland ist nur der Bereich von 5.725 bis 5.875 MHz mit 25 mW EIRP allgemein zugeteilt. Viele Sender bringen ab Werk Kanäle mit, die außerhalb liegen. Beim Anlegen der Tabelle lohnt es sich deshalb, die Bänder auf die zulässigen Kanäle zu beschränken, damit ein versehentlicher Kanalwechsel im OSD nicht aus dem erlaubten Fenster führt.
